BiKUS — Zadania Laboratoryjne (GNS3 / EVE-NG)

01

Podstawy pracy w GNS3 i wstępna konfiguracja RouterOS

Podstawa merytoryczna

Część 1 Topologie i media transmisyjne, Część 4 Interfejsy i zarządzanie urządzeniem.

Scenariusz problemowy

Zostajesz zatrudniony jako młodszy administrator sieci. Twoim pierwszym zadaniem jest przygotowanie środowiska testowego w symulatorze GNS3. Musisz uruchomić instancję systemu MikroTik RouterOS (CHR) na maszynie wirtualnej oraz podłączyć do niej stację roboczą z systemem Linux (np. Ubuntu lub TinyCore). Pierwszym krokiem jest zabezpieczenie urządzenia przed dostępem osób niepowołanych oraz sprawdzanie poprawności połączenia fizycznego (L1) między portami routera a komputerem.

Wymagania techniczne

Instalacja i import obrazu Cloud Hosted Router (CHR) do GNS3.
Weryfikacja wersji obrazu oraz poziomu licencji (Free vs Trial) w menu System -> License.
Podłączenie routera do wirtualnego PC (VPCS lub Linux VM) za pomocą kabla Ethernet.
Logowanie do RouterOS za pomocą konsoli (domyślny użytkownik 'admin', puste hasło).
Zmiana domyślnego hasła użytkownika 'admin' dla zachowania podstawowego bezpieczeństwa.
Zmiana nazwy systemu (identity) na 'Router-Centrala' w celu łatwej identyfikacji urządzenia.
Wyłączenie nieużywanych usług sieciowych (np. telnet, ftp, www-ssl) w menu IP -> Services.
Sprawdzenie statusu interfejsów (running, slave, disabled) poleceniem '/interface print'.
Nadanie pierwszego adresu IP na interfejsie ether1 (np. 192.168.1.1/24).
Konfiguracja adresu IP oraz bramy domyślnej na stacji PC w tej samej podsieci.
Weryfikacja widoczności urządzeń poleceniem 'ping' w obie strony.
Ustawienie poprawnej daty i godziny systemowej (ręcznie lub przez klienta NTP).
Sprawdzenie i ewentualna korekta wartości MTU na interfejsach fizycznych (standard 1500).
Utworzenie pierwszej kopii zapasowej konfiguracji binarnej (/system backup save).
Eksport aktualnej konfiguracji do czytelnego pliku tekstowego (/export file=...).

Wskazówki

Podczas importu CHR do GNS3 upewnij się, że używasz właściwej wersji obrazu (v7.x dla aktualnej funkcjonalności). Wersję można sprawdzić w menu System -> Packages lub przy załadunku systemu.
Hasło domyślne użytkownika 'admin' w RouterOS jest puste (puste pole). Zaloguj się samym loginem 'admin' bez hasła.
Po nadaniu adresu IP na interfejsie koniecznie sprawdź stan interfejsu poleceniem '/interface print' - interfejs musi mieć flagę 'R' (Running). Jeśli jest 'R' i nie ma 'X' (Disabled), interfejs jest aktywny.
Kabel ethernetowy w GNS3 ma kolor czerwony gdy nie ma połączenia, a zielony gdy połączenie jest aktywne (symbolizuje L1). Jednak to nie zawsze odzwierciedla stan w systemie RouterOS - konieczna weryfikacja przez CLI.
Przed zmianą hasła administratora użyj polecenia '/user set admin password="TwojeNoweHaslo"' - RouterOS nie wymaga potwierdzenia hasła przy zmianie przez CLI.
Wyłączenie nieużywanych usług sieciowych (telnet, ftp, www-ssl) wykonaj przez '/ip service disable [find name=]' lub enumerację: '/ip service disable telnet,ftp,www-ssl'.
Nazwę urządzenia (identity) zmień przez '/system identity set name=Router-Centrala' - nazwa jest widoczna w CLI prompt oraz w WinBox.
Dla weryfikacji łączności użyj '/ping 192.168.1.2' z routera lub 'ping 192.168.1.1' z PC. Obie strony muszą działać poprawnie.

Wnioski do opracowania

Na podstawie wykonanego zadania opracuj szczegółowe wnioski (7-8 punktów):

Uzasadnij konieczność zmiany domyślnego hasła administratora (puste hasło) natychmiast po uruchomieniu urządzenia – jakie zagrożenia wiążą się z pozostawieniem domyślnych poświadczeń?
Wyjaśnij, dlaczego zmiana nazwy urządzenia (identity) ułatwia zarządzanie w środowisku z wieloma routerami – jaki jest związek między nazwą a promptem CLI?
Opisz różnicę między adresacją fizyczną (MAC) a logiczną (IP) w kontekście routera – dlaczego RouterOS wymaga obu warstw do poprawnego działania routingu?
Wyjaśnij funkcję i znaczenie flagi 'R' (Running) w wyniku polecenia '/interface print' – jakie warunki muszą być spełnione, aby interfejs był aktywny?
Uzasadnij wyłączenie nieużywanych usług sieciowych (telnet, ftp, www-ssl) – jaki jest związek z bezpieczeństwem urządzenia i redukcją powierzchni ataku?
Opisz znaczenie tworzenia kopii zapasowych konfiguracji (backup) – czym różni się plik binarny (.backup) od tekstowego eksportu (.rsc)?
Wyjaśnij, dlaczego prawidłowa konfiguracja MTU (standardowo 1500) jest istotna dla komunikacji sieciowej – jakie problemy powoduje nieprawidłowa wartość MTU?
Podsumuj znaczenie weryfikacji łączności ping w obu kierunkach – dlaczego komunikacja jednokierunkowa nie jest pełnowartościowym testem łączności?

Przykład konfiguracji CLI

MikroTik RouterOS - Wstępna konfiguracja

# Logowanie domyślne (użytkownik admin, puste hasło)
[admin@MikroTik] > /user set admin password="NoweHaslo123!"
[admin@MikroTik] > /system identity set name=Router-Centrala

# Konfiguracja interfejsu ether1
[admin@Router-Centrala] > /ip address add address=192.168.1.1/24 interface=ether1
[admin@Router-Centrala] > /interface print
Flags: R - RUNNING
 #    NAME                                TYPE       ACTUAL-MTU L2MTU  MAX-L2MTU
 0  R ether1                              ether            1500  1592       9214

# Wyłączenie nieużywanych usług
[admin@Router-Centrala] > /ip service disable telnet,ftp,www-ssl
[admin@Router-Centrala] > /ip service print
Flags: X - disabled, I - invalid
 #   NAME      PORT  ADDRESS            CERTIFICATE
 0 X telnet    23
 1 X ftp       21
 2   www       80
 3   ssh       22
 4 X www-ssl   443

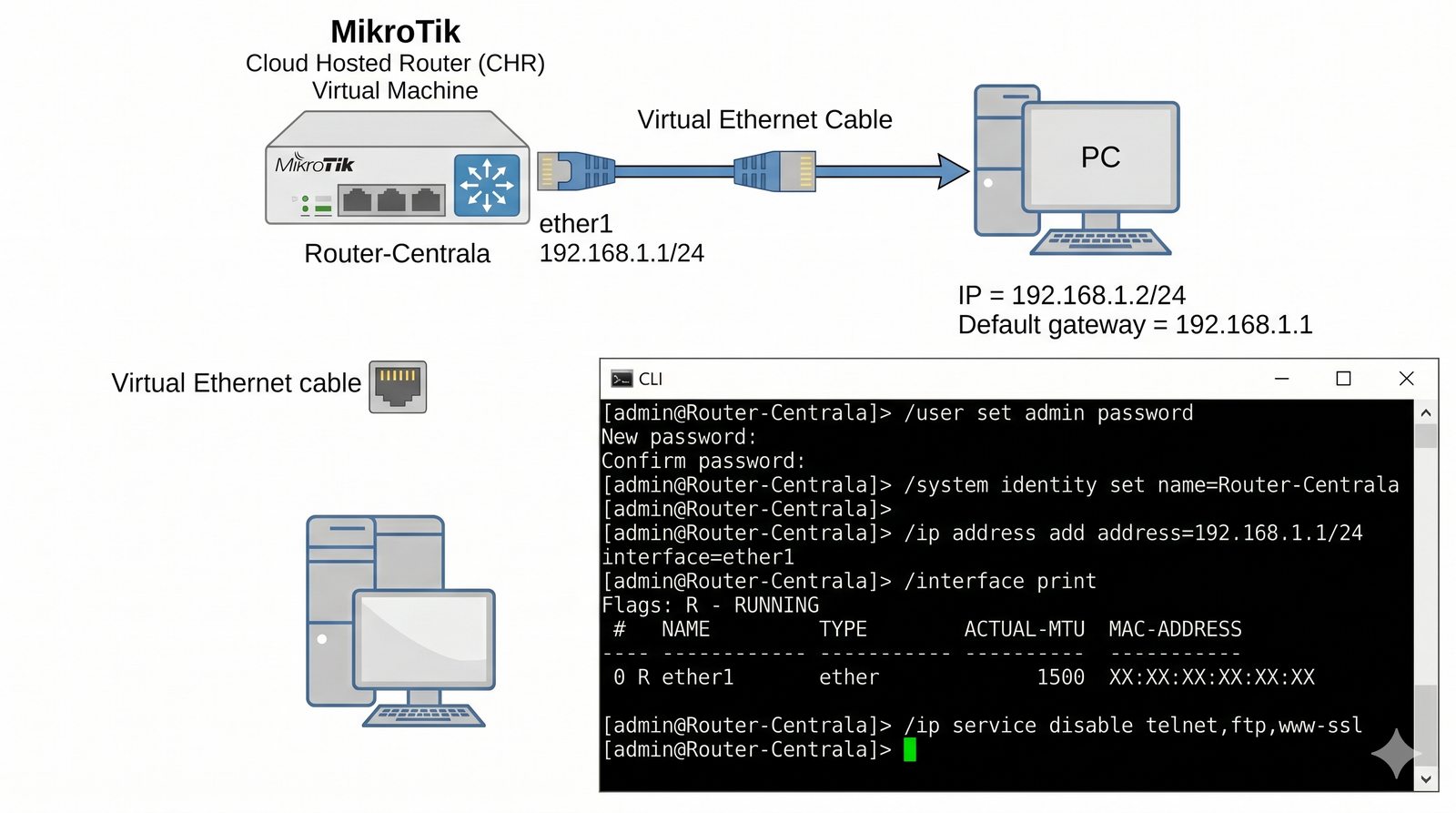

Schemat topologii

02

Przełączanie w warstwie 2 – Bridge w RouterOS i IOU

Podstawa merytoryczna

Część 3 Urządzenia warstwy 2, MAC adresy, Bridges vs Switches.

Scenariusz problemowy

Firma posiada router MikroTik z wieloma interfejsami ethernetowymi. Twoim zadaniem jest skonfigurowanie routera tak, aby trzy z jego portów działały jak tradycyjny przełącznik (switch), umożliwiając komputerom w biurze swobodną wymianę danych bez potrzeby routowania ruchu. Dodatkowo musisz dołączyć do topologii przełącznik Cisco IOU, aby sprawdzić współpracę różnych producentów w jednej domenie rozgłoszeniowej.

Wymagania techniczne

Utworzenie interfejsu wirtualnego typu Bridge o nazwie 'Biuro-Switch'.
Dodanie portów ether2, ether3 i ether4 do utworzonego mostka.
Weryfikacja flagi 'H' (Hardware Offload) przy portach w celu potwierdzenia wydajności sprzętowej.
Połączenie jednego z portów do przełącznika Cisco IOU L2 i konfiguracja fizyczna.
Włączenie funkcjonalności 'no shutdown' oraz ustawienie dupleksu na porcie Cisco.
Weryfikacja tablicy adresów MAC na MikroTiku poleceniem '/interface bridge host print'.
Weryfikacja tablicy adresów MAC na Cisco poleceniem 'show mac address-table'.
Sprawdzenie poprawności przesyłania broadcastów (np. ARP) między hostami w tej samej domenie.
Nadanie adresu IP dla całego interfejsu bridge (zarządzanie L3) zamiast dla portów fizycznych.
Konfiguracja protokołu RSTP (Rapid Spanning Tree) na mostku dla ochrony przed pętlami.
Zbadanie wpływu wyłączenia jednego z portów na aktualizację tablicy hostów MAC.
Dodanie statycznego wpisu MAC (podstawowe port-security) dla wybranego hosta.
Monitorowanie ruchu przechodzącego przez mostek za pomocą narzędzia 'Torch'.
Sprawdzenie statusu Loop Detection na poszczególnych interfejsach mostka.
Sporządzenie dokumentacji zrzutów tablic MAC z obu urządzeń (MikroTik/Cisco).

Wskazówki

Bridge w RouterOS tworzysz przez '/interface bridge add name=Biuro-Switch' - tworzy się wirtualny przełącznik warstwy 2.
Dodawanie portów do mostka wykonaj przez '/interface bridge port add bridge=Biuro-Switch interface=ether2,ether3,ether4' - porty muszą być wcześniej skonfigurowane (bez adresów IP na fizycznych portach).
Sprawdź flagę 'H' (Hardware Offload) przy portach przez '/interface bridge port print' - litera 'H' oznacza przyspieszone sprzętowo przełączanie (wire-speed).
Adres IP dla całego bridge nadaj na interfejsie wirtualnym przez '/ip address add address=192.168.10.1/24 interface=Biuro-Switch' - adres jest przypisany do mostka, nie do portu fizycznego.
Włącz RSTP przez '/interface bridge set Biuro-Switch protocol=rstp' - chroni przed pętlami L2 i blokuje port w przypadku wykrycia pętli.
Tablicę adresów MAC sprawdź przez '/interface bridge host print' - pokazuje nauczone adresy z flagami: D (dynamic), L (local), E (external).
Na Cisco użyj 'switchport mode access' dla portów dostępowych i 'switchport mode trunk' dla łącza do MikroTika. Polecenie 'switchport trunk encapsulation dot1q' musi poprzedzać tryb trunk.
Testuj RSTP wyłączając port ('/interface disable ether2') i obserwuj zmiany w tablicy MAC - port powinien zostać zablokowany przez protokół STP.

Wnioski do opracowania

Na podstawie wykonanego zadania opracuj szczegółowe wnioski (7-8 punktów):

Wyjaśnij fundamentalną różnicę między hubem (wielodostępnym urządzeniem warstwy 1) a switchem (mostkiem warstwy 2) – jakie konsekwencje ma ta różnica dla przepustowości i bezpieczeństwa sieci?
Opisz, czym jest mikrosegmentacja i dlaczego dąży się do eliminacji dużych domen kolizyjnych – jaki wpływ ma podział sieci na mniejsze segmenty na wydajność i bezpieczeństwo?
Wyjaśnij funkcję tablicy adresów MAC w switchu – w jaki sposób switch uczy się adresów i jak działa mechanizm forwardowania ramek na podstawie MAC?
Opisz znaczenie flagi 'H' (Hardware Offload) w portach mostka – jakie korzyści przynosi sprzętowe przyspieszenie przełączania (wire-speed)?
Wyjaśnij rolę protokołu RSTP w zapobieganiu pętlom sieciowym – czym różni się RSTP od klasycznego STP i dlaczego jest istotny w redundanckich topologiach?
Opisz różnicę między tablicą adresów MAC w MikroTik (/interface bridge host) a tablicą w Cisco (show mac address-table) – jakie są różnice w formacie i sposobie wyświetlania?
Wyjaśnij, dlaczego adres IP dla interfejsu bridge przypisuje się do mostka, a nie do portów fizycznych – jaki to ma wpływ na architekturę zarządzania siecią?
Podsumuj praktyczne znaczenie statycznych wpisów MAC (port-security) – kiedy i dlaczego warto stosować ręczne mapowanie adresów MAC na switchu?

Przykład konfiguracji CLI

MikroTik & Cisco - Bridge L2

# MikroTik: Tworzenie Bridge i dodawanie portów
[admin@Router] > /interface bridge add name=Biuro-Switch
[admin@Router] > /interface bridge port add bridge=Biuro-Switch interface=ether2,ether3,ether4
[admin@Router] > /ip address add address=192.168.10.1/24 interface=Biuro-Switch

# MikroTik: Sprawdzenie tablicy hostów (MAC)
[admin@Router] > /interface bridge host print
Flags: D - dynamic, L - local, E - external
  BRIDGE             MAC-ADDRESS       ON-INTERFACE  AGE
  Biuro-Switch       00:50:79:66:68:01 ether2        2s
  Biuro-Switch       AA:BB:CC:DD:EE:FF ether3        4s

# Cisco: Weryfikacja tablicy adresów MAC
Switch# show mac address-table
          Mac Address Table
-------------------------------------------
Vlan    Mac Address       Type        Ports
----    -----------       --------    -----
   1    0050.7966.6801    DYNAMIC     Et0/1
   1    aabb.ccdd.eeff    DYNAMIC     Et0/2

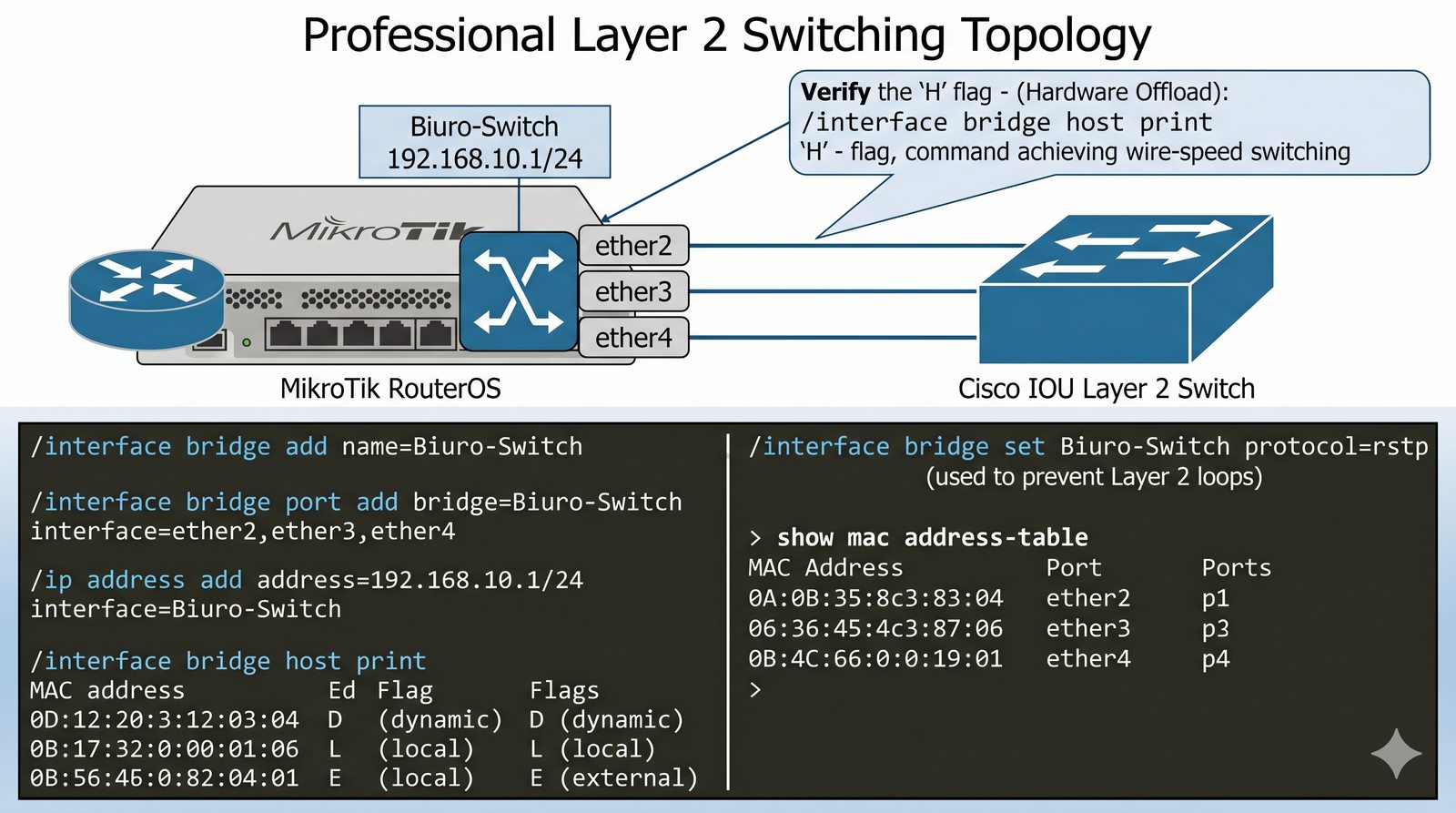

Schemat topologii

03

Wirtualne sieci LAN (VLAN) i trunking 802.1Q

Podstawa merytoryczna

Część 3 Rozgłoszenia i segmentacja, Standard IEEE 802.1Q.

Scenariusz problemowy

Firma rozrasta się i musi oddzielić ruch od działu kadr od ruchu ogólnodostępnego dla gości. Musisz stworzyć dwa wirtualne segmenty sieciowe (VLAN 10 - Kadry, VLAN 20 - Goście) i przesłać je jednym fizycznym kablem między routerem MikroTik a przełącznikiem Cisco. Jest to klasyczna implementacja tzw. "Router-on-a-stick".

Wymagania techniczne

Utworzenie podinterfejsów VLAN 10 (Kadry) oraz VLAN 20 (Goście) na porcie ether1 routera.
Nadanie adresacji: 10.0.10.1/24 dla VLAN 10 oraz 10.0.20.1/24 dla VLAN 20.
Konfiguracja portu Trunk na przełączniku Cisco (encapsulation dot1q, switchport mode trunk).
Zdefiniowanie VLANów w bazie danych przełącznika i odpowiednie nazewnictwo.
Podział portów dostępowych (access) na Cisco i przypisanie ich do właściwych segmentów.
Weryfikacja izolacji L2: komputer w VLAN 10 nie może komunikować się z VLAN 20 bez routingu.
Uruchomienie narzędzia Wireshark na oknie Trunk i analiza tagowania ramek 802.1Q.
Weryfikacja pola VLAN ID w nagłówku ramki dla ruchu z obu segmentów.
Konfiguracja interfejsu SVI (Management) na przełączniku Cisco w wybranym VLANie.
Sprawdzenie i konfiguracja Native VLAN (PVID) na obu końcach połączenia trunk.
Włączenie routingu między-vlanowego na MikroTiku i testowanie pingów między segmentami.
Analiza korzyści wynikających z metody subinterfaces w porównaniu do vlan filtering w Bridge.
Zbadanie zachowania ruchu typu broadcast (np. DHCP Discover) wewnątrz poszczególnych VLANów.
Dokumentacja techniczna ID VLAN oraz przypisanych do nich podsieci IP.
Test przepustowości (bandwidth test) między wirtualnymi segmentami sieci.

Wskazówki

Konfiguracja VLAN w RouterOS v7 wymaga użycia '/interface vlan add name=vlan10-kadry vlan-id=10 interface=ether1' – każdy VLAN to osobny subinterfejs na porcie fizycznym.
Adresy IP dla VLANów nadajesz na subinterfejsach: '/ip address add address=10.0.10.1/24 interface=vlan10-kadry' i analogicznie dla vlan20.
Na Cisco skonfiguruj trunk przez 'switchport trunk encapsulation dot1q' a następnie 'switchport mode trunk' na porcie łączącym z MikroTikiem.
Native VLAN (PVID) ustaw przez 'switchport trunk native vlan ' – domyślnie VLAN 1. Upewnij się, że jest taki sam na obu końcach trunku.
Routing między-vlan wymaga interfejsów z adresami IP (jak w pkt 2) – MikroTik routuje między subinterfejsami VLAN jak między zwykłymi interfejsami.
Porty access na Cisco konfiguruj przez 'switchport mode access' i 'switchport access vlan ' – hosty w tych portach używają nieotagowanych ramek.
Wireshark pokaże tagi 802.1Q gdy capture na porcie trunk – pole VID wskazuje numer VLAN (dla vlan10: 0x000A = 10).
Sprawdź izolację L2 między VLANami: host w VLAN 10 nie widzi broadcastów z VLAN 20 – to osobne domeny rozgłoszeniowe.

Wnioski do opracowania

Na podstawie wykonanego zadania opracuj szczegółowe wnioski (7-8 punktów):

Wyjaśnij, czym jest domena rozgłoszeniowa (broadcast domain) i jaki jest jej związek z wielkością sieci – dlaczego zbyt duże domeny powodują problemy z wydajnością?
Opisz, jak VLANy wpływają na rozmiar domeny rozgłoszeniowej – w jaki sposób segmentacja VLAN redukuje ruch broadcastowy?
Wyjaśnij mechanizm tagowania ramek 802.1Q – czym jest pole VID i jak umożliwia przesyłanie wielu VLANów jednym fizycznym łączem (trunk)?
Opisz różnicę między portami Access a Trunk w kontekście Cisco – jak ruch jest przetwarzany na portach obu typów?
Wyjaśnij, dlaczego Native VLAN musi być taki sam na obu końcach trunku – jakie problemy powoduje niezgodność PVID?
Opisz zasadę działania routingu między-vlanowego (Router-on-a-stick) – jaka jest rola subinterfejsów w routingu między sieciami VLAN?
Wyjaśnij, dlaczego komputery w różnych VLANach nie mogą komunikować się na warstwie 2 – jaki mechanizm wymusza routing na warstwie 3?
Podsumuj korzyści biznesowe wynikające z zastosowania VLANów w firmowej sieci – izolacja ruchu, bezpieczeństwo, uproszczone zarządzanie.

Przykład konfiguracji CLI

MikroTik & Cisco - VLAN Trunking

# MikroTik: Konfiguracja subinterfejsów VLAN na ether1
[admin@Router] > /interface vlan add name=vlan10-kadry vlan-id=10 interface=ether1
[admin@Router] > /interface vlan add name=vlan20-goscie vlan-id=20 interface=ether1
[admin@Router] > /ip address add address=10.0.10.1/24 interface=vlan10-kadry
[admin@Router] > /ip address add address=10.0.20.1/24 interface=vlan20-goscie

# Cisco: Konfiguracja portu Trunk (do MikroTika)
Switch(config)# interface Ethernet0/0
Switch(config-if)# switchport trunk encapsulation dot1q
Switch(config-if)# switchport mode trunk

# Cisco: Konfiguracja portów dostępowych (Access)
Switch(config)# interface Ethernet0/1
Switch(config-if)# switchport mode access
Switch(config-if)# switchport access vlan 10

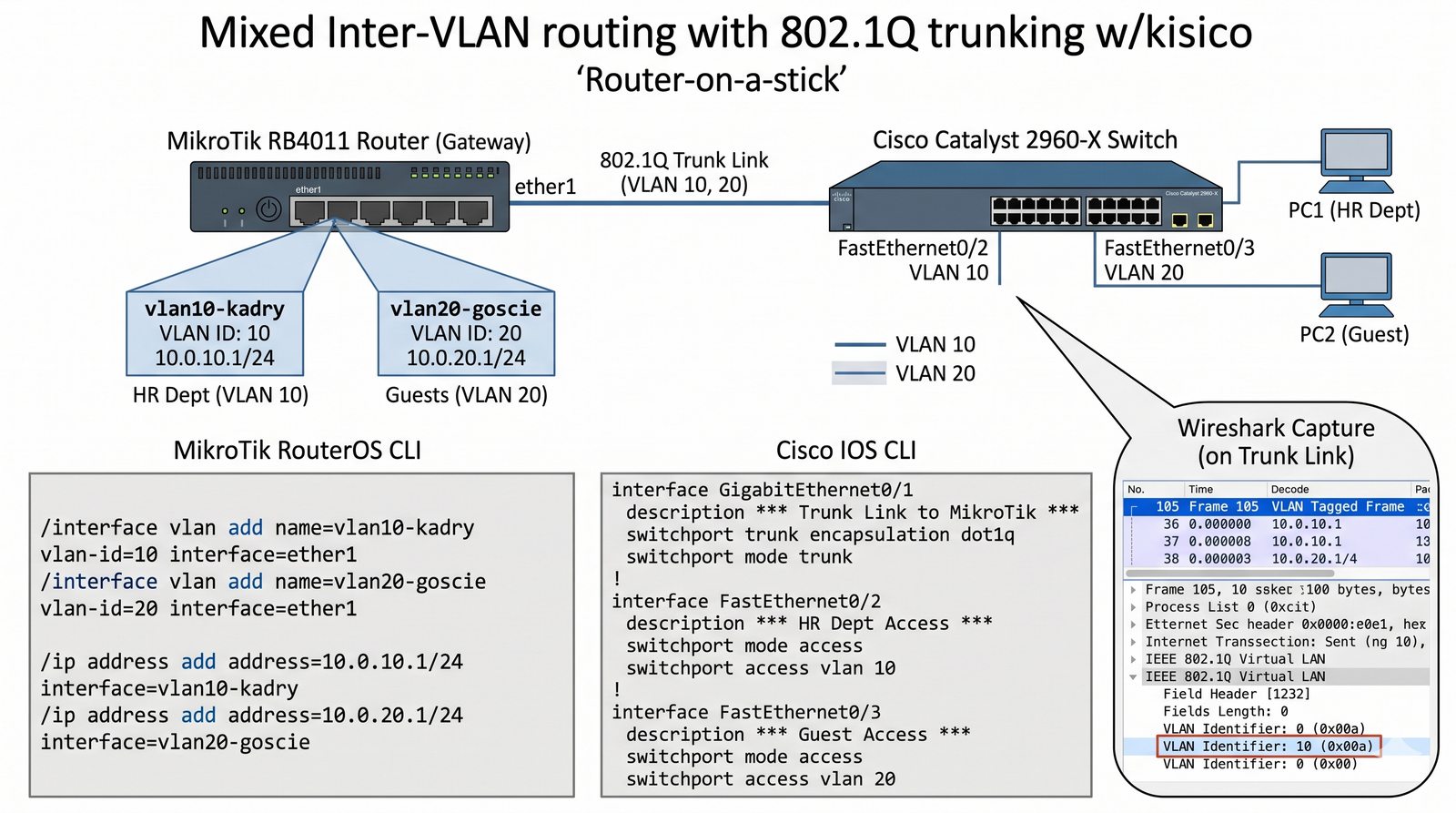

Schemat topologii

04

Routing statyczny i trasa domyślna

Podstawa merytoryczna

Część 4 Tablica routingu, Next-hop, Odległość administracyjna.

Scenariusz problemowy

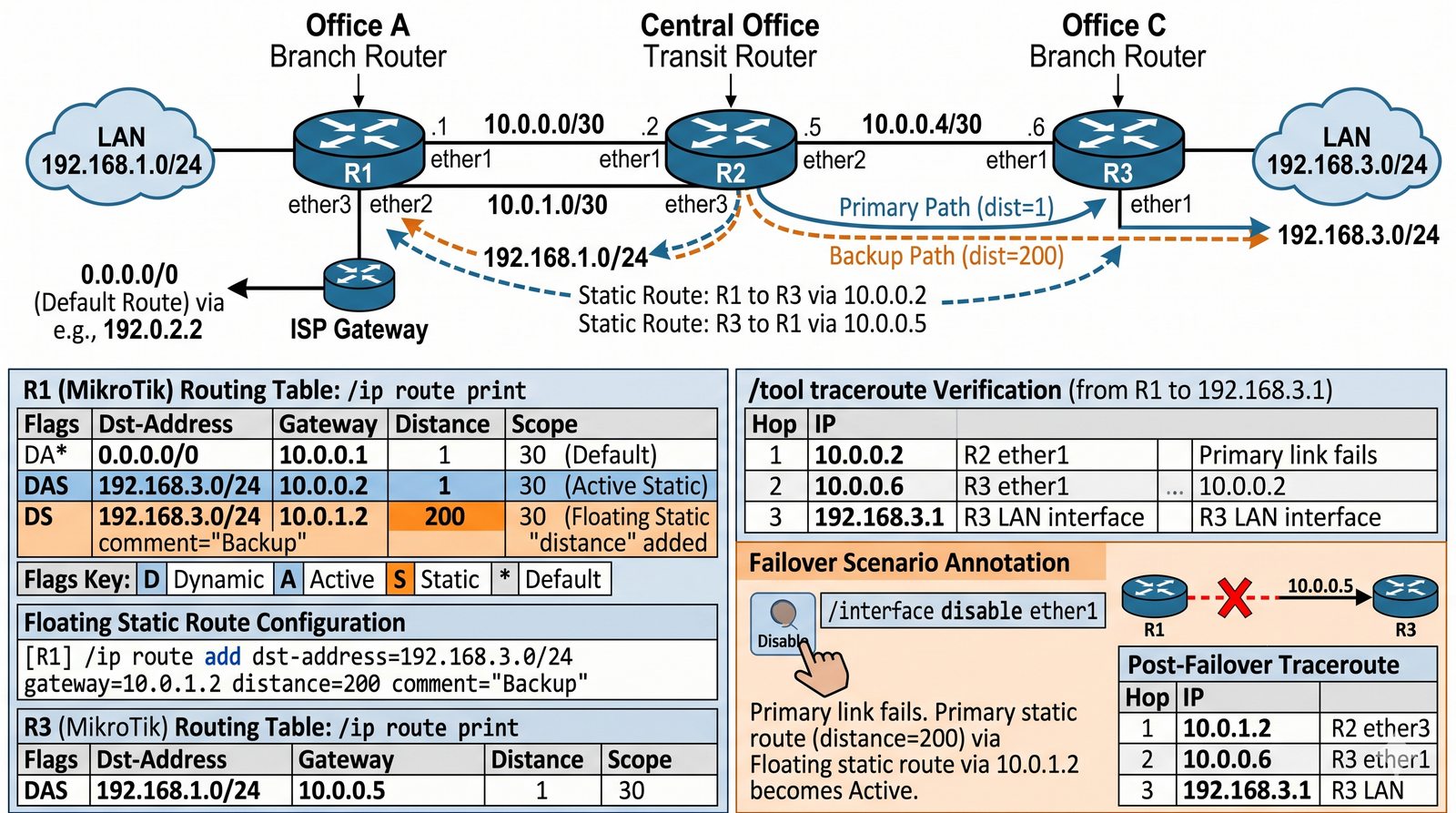

Zbuduj sieć składającą się z trzech biur (A, B, C) połączonych szeregowo. Każde biuro ma swoją sieć lokalną. Hosty z biura A muszą móc komunikować się z biurem C, mimo że nie są z nim bezpośrednio połączone. Musisz ręcznie wskazać drogę (routing statyczny) dla każdego routera, aby pakiety wiedziały, do którego sąsiada mają zostać przekazane.

Wymagania techniczne

Zestawienie trzech routerów (R1, R2, R3) w topologii liniowej (szeregowej).
Skonfigurowanie adresacji IP /30 na łączach tranzytowych między routerami.
Dodanie trasy do sieci LAN biura C na routerze R1 (poprzez nexthop R2).
Dodanie trasy powrotnej do sieci LAN biura A na routerze R3 (poprzez nexthop R2).
Konfiguracja tras domyślnych (0.0.0.0/0) na routerach brzegowych wskazujących na dostawcę.
Weryfikacja flag w tablicy routingu (np. 'AS' - Active Static, 'DAC' - Dynamic Active Connected).
Wykorzystanie narzędzia 'traceroute' do weryfikacji wszystkich przeskoków (hops).
Symulacja awarii jednego łącza i obserwacja stanu tras w tablicy routingu.
Dodanie tras zapasowych z wyższą metryką (Floating Static Route) dla redundancji.
Analiza i porównanie pojęć: dystans administracyjny (Distance) oraz metryka trasy.
Testowanie łączności końcowej (end-to-end) między hostami w odległych biurach.
Weryfikacja osiągalności bram (Gateway) za pomocą mechanizmu 'check-gateway=ping'.
Konfiguracja czytelnych opisów (comments) dla każdej trasy w celu łatwego zarządzania.
Zbadanie zjawiska routingu asymetrycznego i jego potencjalnego wpływu na sesje TCP.
Eksport i analiza pełnej tablicy routingu z każdego z trzech urządzeń.

Wskazówki

Routing statyczny wymaga tras w obu kierunkach – jeśli R1 zna drogę do sieci C przez R2, to R3 musi znać drogę powrotną do A.
Trasę statyczną w RouterOS dodaj przez '/ip route add dst-address=192.168.3.0/24 gateway=10.0.0.2' – gateway musi być bezpośrednio osiągalny.
Sprawdź tablice routingu przez '/ip route print' – flagi: 'S' = static, 'A' = active, 'C' = connected, 'D' = dynamic (OSPF), '*' = default gateway.
Trasa domyślna (default route) to 'dst-address=0.0.0.0/0' lub skrót '/ip route add gateway=80.0.0.1' – kieruje cały ruch bez dopasowania do innych tras.
Floating static route: dodaj trasę z wartością 'distance=200' – będzie używana tylko gdy trasa główna (distance=1) przestanie działać.
Korzystaj z traceroute przez '/tool traceroute 192.168.3.10' – pokazuje każdy przeskok (hop) na trasie do celu.
Sprawdź osiągalność bramy przez 'check-gateway=ping' w trasie – router będzie pingował gateway i usuwał trasę jeśli brama nie odpowiada.
Symuluj awarię wyłączając interfejs – '/interface disable ether1' – i obserwuj czy floating route staje się aktywna (zmiana flagi 'A').

Wnioski do opracowania

Na podstawie wykonanego zadania opracuj szczegółowe wnioski (7-8 punktów):

Wyjaśnij, czym jest brama domyślna (Default Gateway) – dlaczego nazywa się ją bramą "ostatniej szansy" (gateway of last resort)?
Opisz, jak działa proces routingu pakietu – jak router podejmuje decyzję o przekazaniu pakietu na podstawie tablicy routingu?
Wyjaśnij różnicę między metryką trasy a dystansem administracyjnym – które z tych pojęć ma pierwszeństwo w wyborze trasy?
Opisz, dlaczego routing statyczny wymaga tras w obu kierunkach – co się dzieje, gdy trasa powrotna nie jest zdefiniowana?
Wyjaśnij mechanizm działania Floating Static Route – jak router reaguje na awarię trasy głównej i aktywuje trasę zapasową?
Opisz zjawisko routingu asymetrycznego i jego potencjalny wpływ na sesje TCP – dlaczego asymetryczny routing może powodować problemy?
Wyjaśnij funkcję narzędzia traceroute – jakie informacje o trasie dostarcza i jak są identyfikowane poszczególne przeskoki (hops)?
Podsumuj praktyczne zastosowania routingu statycznego – kiedy warto stosować trasy statyczne zamiast protokołów dynamicznych?

Przykład konfiguracji CLI

MikroTik & Cisco - Routing Statyczny

# MikroTik (R1): Trasa do sieci Biura C (192.168.3.0/24) przez R2 (10.0.0.2)
[admin@R1] > /ip route add dst-address=192.168.3.0/24 gateway=10.0.0.2
[admin@R1] > /ip route add dst-address=0.0.0.0/0 gateway=80.0.0.1 # Trasa domyślna

# Cisco (R3): Trasa powrotna do Biura A (192.168.1.0/24) przez R2 (10.0.0.5)
R3(config)# ip route 192.168.1.0 255.255.255.0 10.0.0.5
R3# show ip route static
S*    0.0.0.0/0 [1/0] via 90.0.0.1
S     192.168.1.0/24 [1/0] via 10.0.0.5

# Diagnostyka
[admin@R1] > /tool traceroute 192.168.3.10

Schemat topologii

05

Dynamiczna wymiana tras z wykorzystaniem protokołu OSPF

Podstawa merytoryczna

Część 4 Protokoły routingu dynamicznego, Link-state algorithms.

Scenariusz problemowy

Zamiast ręcznych wpisów, czas na automatyzację. Wprowadź protokół OSPF w sieci złożonej z czterech routerów połączonych w pętlę (ring). Dzięki OSPF routery same "dogadają się" co do najlepszej ścieżki, a w przypadku awarii jednego z łączy, sieć automatycznie przekieruje ruch alternatywną drogą.

Wymagania techniczne

Uruchomienie procesu OSPF (Instance) na wszystkich routerach w topologii.
Zdefiniowanie unikalnych adresów Router-ID dla każdego urządzenia.
Utworzenie i konfiguracja obszaru szkieletowego Backbone (Area 0.0.0.0).
Dodanie odpowiednich interfejsów do obszaru Area 0 za pomocą szablonów (Templates).
Konfiguracja interfejsów pasywnych (Passive) na portach prowadzących do sieci LAN hostów.
Weryfikacja stanu sąsiedztwa (Adjacency) - osiągnięcie stanu 'Full' między routerami.
Analiza bazy stanów łączy LSA (Link State Advertisements) na poszczególnych węzłach.
Test odporności sieci: odłączenie jednego łącza i pomiar czasu zbieżności (convergence).
Ręczna zmiana kosztu interfejsu (Cost) w celu wymuszenia innej ścieżki routingu.
Konfiguracja typu sieci (Broadcast vs Point-to-Point) w zależności od medium.
Wymuszenie wyboru routera wyznaczonego (DR/BDR) poprzez ustawienie priorytetów.
Implementacja uwierzytelniania MD5 dla komunikatów OSPF w celu poprawy bezpieczeństwa.
Monitorowanie komunikatów OSPF Hello i Update za pomocą Wiresharka.
Analiza tablicy routingu pod kątem tras dynamicznych (flagi 'DAo' lub 'O').
Dokumentacja korzyści wynikających z automatyzacji routingu w dynamicznej topologii.

Wskazówki

Konfiguracja OSPF w RouterOS v7 różni się od v6 – używa się instancji i szablonów ('/routing ospf instance' i '/routing ospf interface-template').
Utwórz instancję przez '/routing ospf instance add name=ospf-inst-1 router-id=1.1.1.1' – każdy router musi mieć unikalny router-id (najlepiej adres loopback lub użyj IP).
Utwórz obszar szkieletowy przez '/routing ospf area add instance=ospf-inst-1 name=backbone-area area-id=0.0.0.0' – obszar 0 jest wymagany.
Dodaj interfejsy do OSPF przez szablon: '/routing ospf interface-template add instance=ospf-inst-1 area=backbone-area interfaces=ether1,ether2'.
Interfejsy prowadzące do LAN (bez innych routerów OSPF) ustaw jako passive przez 'passive=yes' w szablonie – nie będą wysyłać Hello.
Weryfikuj sąsiedztwo przez '/routing ospf neighbor print' – stan 'Full' oznacza pełne sąsiedztwo (adjacency), 'Loading' oznacza wymianę LSA.
Na Cisco użyj 'router ospf 1' i 'network 10.0.0.0 0.0.0.3 area 0' – wildcard mask (odwrócona maska), nie CIDR.
Po odłączeniu łącza sprawdź tablicę routingu – trasa powinna zostać automatycznie usunięta/dodana. Czas zbieżności (convergence) to zazwyczaj kilka-kilkadziesiąt sekund.

Wnioski do opracowania

Na podstawie wykonanego zadania opracuj szczegółowe wnioski (7-8 punktów):

Opisz główne zalety routingu dynamicznego nad routingiem statycznym w dużych i średnich sieciach – jakie korzyści przynosi automatyczna wymiana informacji o trasach?
Wyjaśnij pojęcie zbieżności sieci (convergence) – co oznacza stan zbieżności i jakie parametry mają wpływ na czas zbieżności w OSPF?
Opisz działanie protokołu OSPF w kontekście algorytmu link-state – czym różni się od protokołów distance-vector (np. RIP)?
Wyjaśnij znaczenie stanu sąsiedztwa 'Full' w OSPF – dlaczego pełne sąsiedztwo jest wymagane do wymiany informacji LSA?
Opisz rolę Router-ID w OSPF – dlaczego każdy router musi mieć unikalny identyfikator i w jaki sposób jest on wybierany?
Wyjaśnij mechanizm wyboru DR (Designated Router) i BDR w OSPF – kiedy i dlaczego ten wybór jest istotny dla działania sieci?
Opisz różnicę między sieciami typu Broadcast a Point-to-Point w OSPF – jaki wpływ ma typ sieci na proces wyboru DR i neighbour discovery?
Podsumuj znaczenie uwierzytelniania OSPF (MD5) – dlaczego zabezpieczenie wymiany komunikatów OSPF jest istotne dla bezpieczeństwa sieci?

Przykład konfiguracji CLI

MikroTik (v7) & Cisco - OSPF

# MikroTik (v7): Konfiguracja instancji i obszaru
[admin@MikroTik] > /routing ospf instance add name=ospf-inst-1 router-id=1.1.1.1
[admin@MikroTik] > /routing ospf area add instance=ospf-inst-1 name=backbone-area area-id=0.0.0.0

# MikroTik (v7): Dodawanie interfejsów za pomocą szablonów (Templates)
[admin@MikroTik] > /routing ospf interface-template add instance=ospf-inst-1 area=backbone-area interfaces=ether1,ether2 auth=md5 auth-key="haslo123"

# Cisco: Konfiguracja OSPF
Router(config)# router ospf 1
Router(config-router)# router-id 2.2.2.2
Router(config-router)# network 10.0.0.0 0.0.0.3 area 0

# Weryfikacja sąsiedztwa
[admin@MikroTik] > /routing ospf neighbor print
Router# show ip ospf neighbor

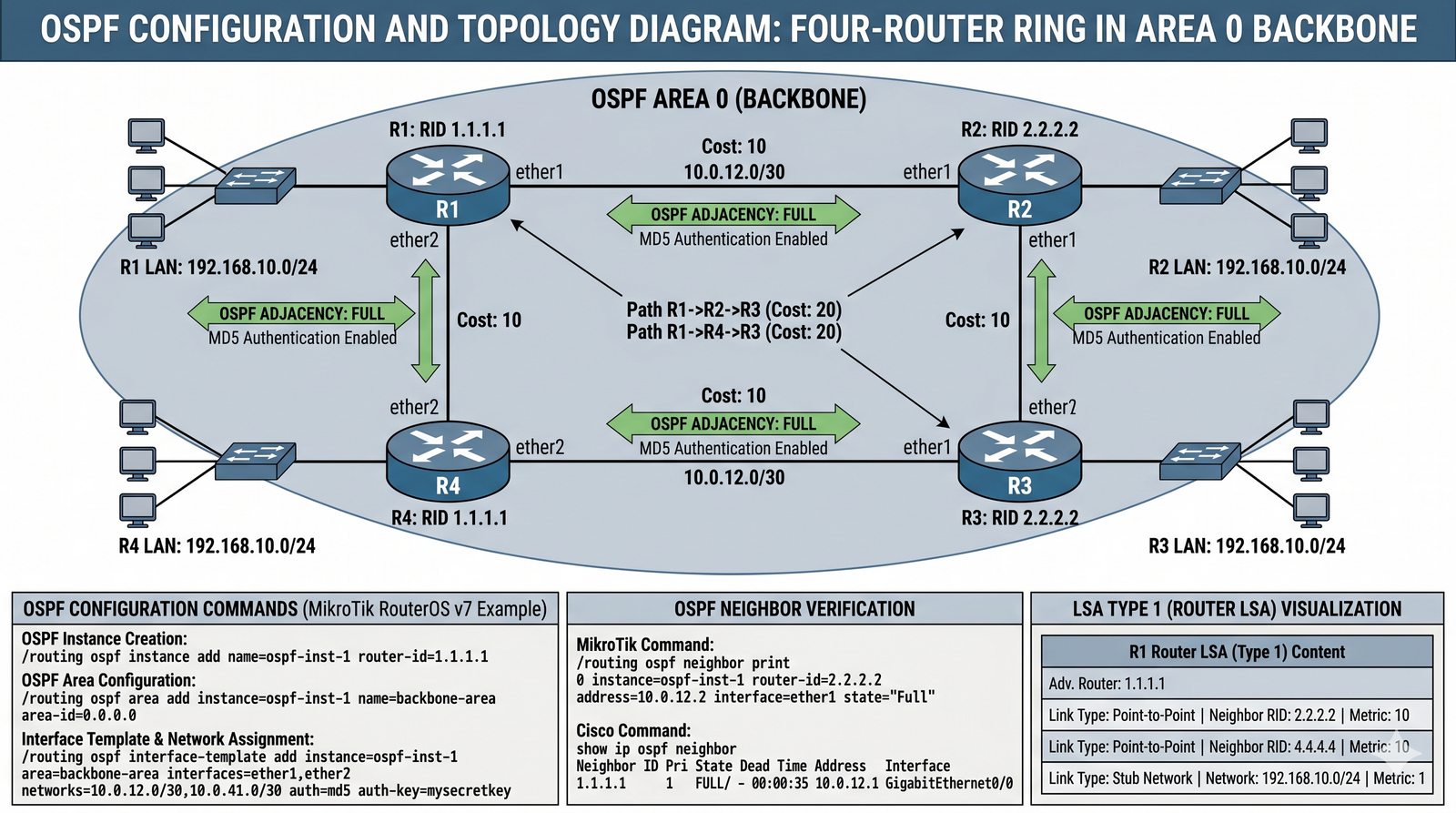

Schemat topologii

06

Automatyczna konfiguracja hostów – Serwer i klient DHCP

Podstawa merytoryczna

Część 4 DHCP, DORA process, IP pools.

Scenariusz problemowy

Nikt nie lubi wpisywać adresów IP ręcznie na każdym laptopie w biurze. Musisz skonfigurować router MikroTik jako serwer DHCP, który będzie automatycznie nadawał adresy IP, maski podsieci oraz adresy serwerów DNS wszystkim podłączonym urządzeniom. Dodatkowo jeden z routerów w sieci ma pobrać konfigurację z innego routera (klient DHCP).

Wymagania techniczne

Utworzenie puli adresowej (IP Pool) dla użytkowników o odpowiednim zakresie (maska /24).
Konfiguracja serwera DHCP na wybranym interfejsie (Bridge lub VLAN).
Ustawienie kluczowych opcji DHCP: brama domyślna (gateway) oraz serwer DNS (np. 8.8.8.8, 1.1.1.1).
Konfiguracja czasu dzierżawy (Lease Time) dostosowanego do specyfiki sieci (np. 1 dzień).
Weryfikacja listy przydzielonych dzierżaw poleceniem '/ip dhcp-server lease print'.
Konfiguracja statycznej rezerwacji (Static Lease) na podstawie adresu MAC stacji Linux lub drukarki.
Uruchomienie klienta DHCP na innym routerze i sprawdzenie otrzymanej trasy domyślnej.
Monitorowanie przebiegu procesu DORA (Discover, Offer, Request, Ack) w narzędziu Wireshark.
Ustawienie opcji 'Authoritative' na 'yes' dla serwera DHCP w celu wymuszenia poprawności.
Konfiguracja DHCP Option 66/67 (teoretyczne przygotowanie do bootowania PXE).
Test mechanizmu wykrywania konfliktów adresów IP (Conflict Detection).
Analiza komunikatów w logach systemowych MikroTik podczas przypisywania adresu.
Zbadanie opcji 'Add Default Route' po stronie klienta DHCP i jej wpływu na tablicę routingu.
Weryfikacja poprawności bramy i DNS na komputerach klienckich poleceniem 'ipconfig'/'ifconfig'.
Dokumentacja logów z udanego procesu przypisania adresu IP dla stacji roboczej.

Wskazówki

Pula adresowa (IP Pool) to zakres adresów, które serwer DHCP będzie przydzielać. Utwórz przez '/ip pool add name=dhcp-pool ranges=192.168.10.10-192.168.10.100'.
Serwer DHCP wymaga, aby interfejs (bridge lub vlan) miał przypisany adres IP z tej samej podsieci co pula. Bez adresu na interfejsie serwer nie wystartuje (status 'Invalid').
Konfiguracja serwera DHCP: '/ip dhcp-server add name=dhcp-biuro interface=Biuro-Switch address-pool=dhcp-pool disabled=no' – musisz mieć pulę i interfejs.
Sieć DHCP (network) definiuje parametry dla klientów: '/ip dhcp-server network add address=192.168.10.0/24 gateway=192.168.10.1 dns-server=8.8.8.8,1.1.1.1' – brama i DNS są kluczowe.
Lease time (czas dzierżawy) ustaw w parametrach sieci – domyślnie 10 minut (3d00:10:00 = 3 dni). Dla biura ustaw np. 'lease-time=1d' (1 dzień).
Rezerwacja statyczna (make-static): najpierw klient pobiera adres przez DHCP, potem '/ip dhcp-server lease make-static [find address=192.168.10.50]' – wiąże adres MAC z IP.
Klient DHCP: '/ip dhcp-client add interface=ether1 add-default-route=yes disabled=no' – 'add-default-route=yes' dodaje trasę domyślną do tablicy routingu.
Monitoruj dzierżawy przez '/ip dhcp-server lease print' – pokazuje wszystkie aktywne dzierżawy z adresami MAC i czasem wygaśnięcia.

Wnioski do opracowania

Na podstawie wykonanego zadania opracuj szczegółowe wnioski (7-8 punktów):

Opisz fazy procesu DORA (Discover, Offer, Request, Ack) – w jaki sposób klient i serwer DHCP negocjują przydział adresu IP?
Wyjaśnij znaczenie opcji DHCP, takich jak gateway i DNS server – dlaczego te parametry są kluczowe dla działania sieci?
Opisz, dlaczego rezerwacje statyczne (static leases) są ważne dla urządzeń infrastrukturalnych – podaj przykłady urządzeń, które powinny mieć stałe adresy IP.
Wyjaśnij funkcję czasu dzierżawy (lease time) – jaki wpływ ma długość dzierżawy na zarządzanie pulą adresową i sieć?
Opisz mechanizm wykrywania konfliktów adresów IP (conflict detection) – jak serwer DHCP weryfikuje, czy adres nie jest już używany?
Wyjaśnij funkcję opcji 'add-default-route' w kliencie DHCP – jaki wpływ ma ta opcja na tablicę routingu urządzenia?
Opisz różnicę między trybem 'authoritative' a domyślnym zachowaniem serwera DHCP – kiedy ustawienie 'authoritative=yes' jest konieczne?
Podsumuj korzyści automatycznej konfiguracji hostów przez DHCP w środowisku korporacyjnym – oszczędność czasu, łatwość zarządzania, centralizacja konfiguracji.

Przykład konfiguracji CLI

MikroTik - Serwer i Klient DHCP

# Serwer DHCP: Pulę adresowa i serwer
[admin@Router] > /ip pool add name=dhcp-pool ranges=192.168.10.10-192.168.10.100
[admin@Router] > /ip dhcp-server add name=dhcp-biuro interface=Biuro-Switch address-pool=dhcp-pool disabled=no
[admin@Router] > /ip dhcp-server network add address=192.168.10.0/24 gateway=192.168.10.1 dns-server=8.8.8.8

# Rezerwacja statyczna (np. dla drukarki)
[admin@Router] > /ip dhcp-server lease make-static [find address=192.168.10.50]

# Klient DHCP na drugim urządzeniu
[admin@Router-Klient] > /ip dhcp-client add interface=ether1 add-default-route=yes disabled=no

# Monitorowanie dzierżaw
[admin@Router] > /ip dhcp-server lease print

Schemat topologii

07

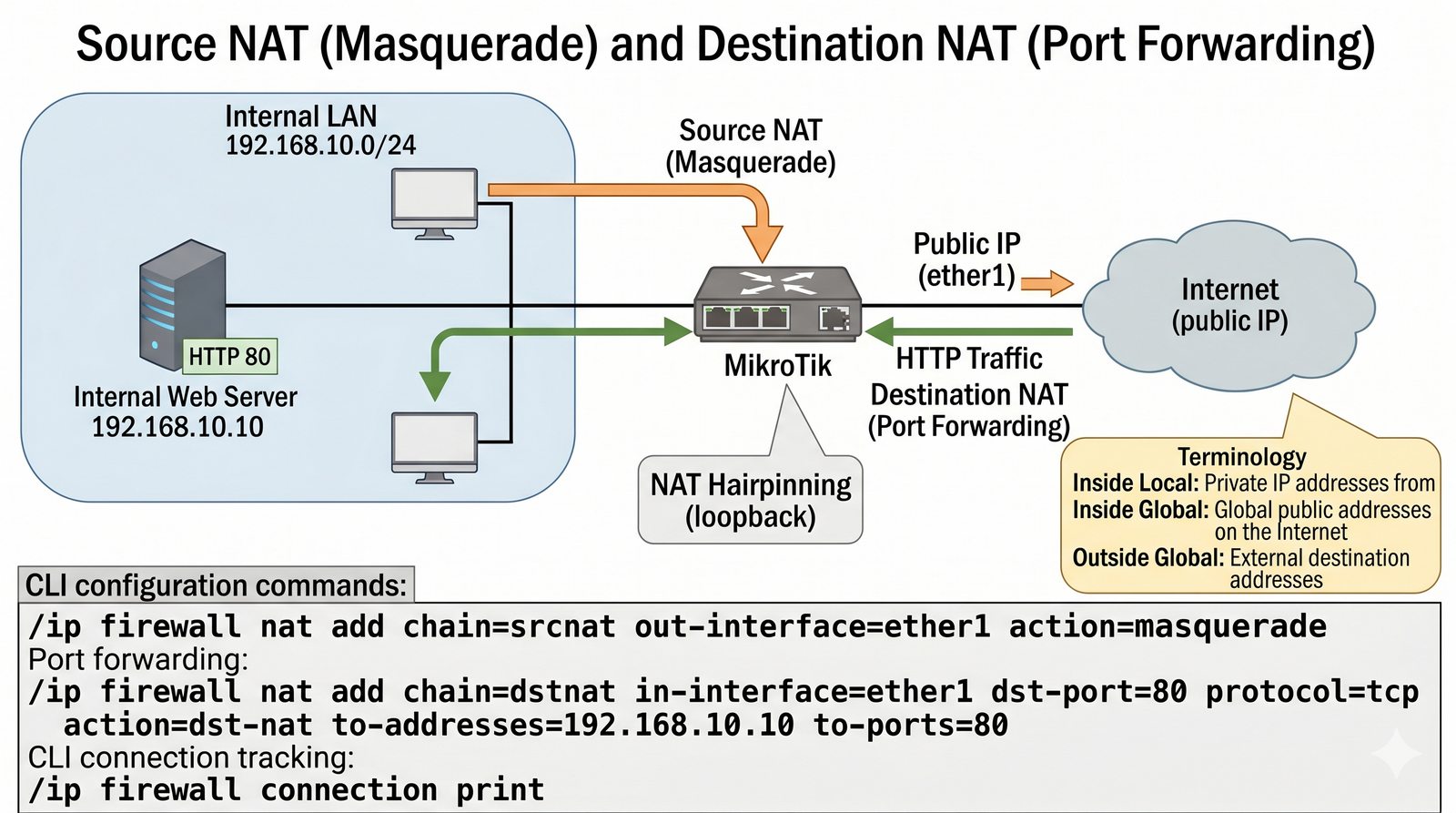

Translacja adresów – NAT i PAT na styku z siecią publiczną

Podstawa merytoryczna

Część 4 NAT (Network Address Translation), RFC 1918, SNAT/DNAT.

Scenariusz problemowy

Twoja sieć lokalna używa prywatnych adresów IP (np. 192.168.x.x), które nie są routowane w Internecie. Aby użytkownicy mogli przeglądać strony WWW, router musi zamieniać ich prywatne adresy na swój jeden publiczny adres IP. Jest to tzw. maskarada. Dodatkowo, musisz udostępnić serwer WWW z wewnątrz sieci tak, aby był widoczny z zewnątrz (przekierowanie portów).

Wymagania techniczne

Konfiguracja Source NAT (masquerade) dla ruchu wychodzącego interfejsem WAN routera.
Weryfikacja dostępu do zewnętrznego Internetu z poziomu stacji roboczych w LAN.
Konfiguracja Destination NAT (Port Forwarding) dla protokołu HTTP (port 80) do serwera wewnętrznego.
Wdrożenie dodatkowego przekierowania dla usługi SSH (port 22) na niestandardowym porcie zewnętrznym.
Weryfikacja aktywnych tras translacji poleceniem '/ip firewall connection print'.
Zbadanie praktycznej różnicy między SNAT (Static NAT) a Masquerade w konfiguracji Firewalla.
Konfiguracja mechanizmu NAT Hairpinning (Loopback NAT) dla dostępu do serwera z wewnątrz sieci.
Monitorowanie obciążenia i liczników pakietów na regułach NAT w czasie rzeczywistym.
Wykorzystanie Address List do selektywnego stosowania maskarady dla wybranych grup hostów.
Ograniczenie działania reguł NAT w określonych oknach czasowych (Time filtering).
Analiza logów firewalla i monitorowanie sesji NAT pod kątem potencjalnych problemów.
Sprawdzenie statystyk 'Out-of-rate' (jeśli występują ograniczenia w procesowaniu).
Testowanie przekierowań dla wielu różnych usług serwerowych jednocześnie.
Analiza wpływu wyłączenia Connection Tracking na poprawność działania NAT.
Opracowanie tabeli pojęć: Inside Local, Inside Global oraz Outside Global w sprawozdaniu.

Wskazówki

Reguły NAT w RouterOS znajdują się w '/ip firewall nat' – trzy główne łańcuchy: srcnat (źródło), dstnat (cel), forward (przekierowanie).
Masquerade (Source NAT) to '/ip firewall nat add chain=srcnat out-interface=ether1 action=masquerade' – zamienia prywatne IP na publiczne (IP interfejsu WAN).
Bez określenia out-interface, masquerade może zamaskować też ruch lokalny (do samego routera) – używaj zawsze 'out-interface='.
Destination NAT (Port Forwarding): '/ip firewall nat add chain=dstnat in-interface=ether1 dst-port=80 protocol=tcp action=dst-nat to-addresses=192.168.10.10 to-ports=80' – przekierowuje ruch HTTP na wewnętrzny serwer.
Aktywne połączenia NAT sprawdź przez '/ip firewall connection print' – pokazuje translatorne sesje z adresami src/dst.
SNAT (Static NAT) vs Masquerade: SNAT używa stałego publicznego IP, Masquerade dynamicznie bierze IP interfejsu wyjściowego. Dla wielu klientów używaj Masquerade.
NAT Hairpinning (Loopback): aby dostać się do wewnętrznego serwera używając publicznego IP z sieci wewnętrznej – wymaga aktywnego Connection Tracking i regułki NAT z 'dst-address='.
Logowanie NAT: dodaj 'log=yes' do reguły – zobaczysz pakiety w '/log print'. Przydatne przy diagnozowaniu problemów.

Wnioski do opracowania

Na podstawie wykonanego zadania opracuj szczegółowe wnioski (7-8 punktów):

Wyjaśnij, dlaczego wprowadzono NAT w kontekście wyczerpywania się puli adresów IPv4 – jakie problemy adresacji rozwiązuje NAT w infrastrukturze IPv4?
Opisz różnicę między SNAT (Source NAT) a Masquerade – kiedy stosuje się każde z tych rozwiązań i jakie są ich zalety?
Wyjaśnij mechanizm PAT (Port Address Translation, zwany też NAT overload lub NAT overloading) – w jaki sposób wiele prywatnych adresów może współdzielić jeden publiczny adres?
Opisz, czym jest Destination NAT (Port Forwarding) – jak umożliwia dostęp do usług w sieci wewnętrznej z Internetu?
Wyjaśnij pojęcia: Inside Local, Inside Global, Outside Global, Outside Local – dlaczego te rozróżnienia są istotne przy diagnozowaniu problemów NAT?
Opisz mechanizm NAT Hairpinning (Loopback NAT) – dlaczego dostęp do serwera przez publiczny adres IP z sieci wewnętrznej wymaga specjalnych reguł?
Wyjaśnij funkcję Connection Tracking w kontekście NAT – jak śledzenie połączeń umożliwia poprawną pracę NAT dla odpowiedzi przychodzących?
Podsumuj praktyczne zastosowania NAT w sieciach korporacyjnych – maskarada dla dostępu do Internetu, przekierowanie portów dla serwerów wewnętrznych.

Przykład konfiguracji CLI

MikroTik - Translacja NAT / PAT

# Source NAT (Masquerade) - wyjście na świat przez ether1
[admin@Router] > /ip firewall nat add chain=srcnat out-interface=ether1 action=masquerade

# Destination NAT (Port Forwarding) - udostępnienie serwera WWW
[admin@Router] > /ip firewall nat add chain=dstnat dst-port=80 protocol=tcp in-interface=ether1 \
    action=dst-nat to-addresses=192.168.10.10 to-ports=80

# Monitorowanie aktywnych połączeń (translacji)
[admin@Router] > /ip firewall connection print where src-address~"192.168.10"
Flags: E - expected, S - confirmed, C - closed, D - dying, F - fasttrack
 #    PROTOCOL SRC-ADDRESS           DST-ADDRESS           TCP-STATE
 0  C tcp      192.168.10.15:54321   1.1.1.1:80            established

Schemat topologii

08

Filtrowanie ruchu – Listy ACL i Firewall Filter

Podstawa merytoryczna

Część 5 Bezpieczeństwo, Firewall chain (input, output, forward), Drop vs Reject.

Scenariusz problemowy

Bezpieczeństwo przede wszystkim. Twoim zadaniem jest stworzenie polityki bezpieczeństwa: zablokuj możliwość pingowania routera z zewnątrz, pozwól na zarządzanie tylko z jednego zaufanego komputera i zablokuj użytkownikom dostęp do określonych usług w sieci (np. blokada SSH do serwera kadr).

Wymagania techniczne

Implementacja reguły akceptującej połączenia nawiązane i powiązane (Established/Related) w chain Input.
Zbudowanie reguł w łańcuchu INPUT (bezpieczeństwo samego routera) i blokada ruchu Invalid.
Zbudowanie reguł w łańcuchu FORWARD (kontrola ruchu między segmentami sieci).
Wykorzystanie Address Lists do grupowania zaufanych hostów administratora i działów firmy.
Blokada dostępu do usług zarządzania (WinBox, SSH, WWW) z interfejsów publicznych.
Logowanie wszystkich odrzuconych pakietów do systemowego logu z odpowiednim prefiksem.
Selektywna blokada protokołu ICMP (ping) przy zachowaniu poprawności działania innych usług.
Weryfikacja działania reguł poprzez obserwację liczników pakietów i bajtów w firewallu.
Wdrożenie podstawowego mechanizmu ochrony przed atakami typu Brute-Force na usługę SSH.
Konfiguracja filtrowania ruchu między VLANami dla zapewnienia izolacji działów firmowych.
Blokowanie ruchu na znanych szkodliwych portach i protokołach (np. Microsoft RPC).
Ochrona routera przed skanowaniem portów za pomocą opcji Port Scan Detection (PSD).
Wykorzystanie akcji 'Reject' zamiast 'Drop' w celach diagnostycznych dla wybranych reguł.
Testowanie skuteczności polityki firewall z poziomu zewnętrznego hosta testowego (np. Kali).
Konfiguracja funkcji 'Fasttrack' w celu odciążenia procesora routera przy dużym ruchu.

Wskazówki

Kolejność reguł ma znaczenie! Pakiety są sprawdzane od góry do dołu (first-match). Pierwsza pasująca reguła wykonuje akcję.
Reguły firewall w RouterOS są w '/ip firewall filter' z trzema głównymi łańcuchami: Input (do routera), Forward (przez router), Output (z routera).
Reguła established/related: '/ip firewall filter add chain=input connection-state=established,related action=accept' – pozwala na ruch powrotny (odpowiedzi na połączenia wychodzące). Kluczowa dla wydajności i stanowego firewalla.
Blokada ruchu Invalid: '/ip firewall filter add chain=input connection-state=invalid action=drop' – odrzuca pakiety nienależące do żadnego znanego połączenia (zabezpieczenie przed atakami).
ICMP (ping) blokuj selektywnie: '/ip firewall filter add chain=input protocol=icmp in-interface=ether1 action=drop' – nie blokuje wszystkich ICMP (np. path MTU discovery wymaga ICMP type 3).
Address Lists: '/ip address-list add list=zaufane address=192.168.10.5' – potem użyj 'src-address-list=zaufane' w regule. Ułatwia zarządzanie grupami adresów.
Logowanie: dodaj 'log=yes log-prefix="ALARM"' do reguły – wpisy z tym prefiksem pojawią się w logu systemowym (przydatne przy testowaniu).
Fasttrack: '/ip firewall filter add chain=forward action=fasttrack-connection' – przyspiesza przetwarzanie połączeń (pomija głębszą inspekcję). Używaj dla ruchu zaufanego.

Wnioski do opracowania

Na podstawie wykonanego zadania opracuj szczegółowe wnioski (7-8 punktów):

Wyjaśnij różnicę między stanowym (stateful) a bezstanowym filtrowaniem pakietów – dlaczego RouterOS jest firewallem stanowym?
Opisz znaczenie reguły 'allow established/related' – dlaczego ta reguła jest kluczowa dla wydajności i poprawnego działania firewalla?
Wyjaśnij różnicę między akcjami 'drop' a 'reject' – kiedy stosuje się każdą z nich i jakie są konsekwencje dla użytkownika końcowego?
Opisz trzy główne łańcuchy firewalla: Input, Forward, Output – jaki ruch jest przetwarzany w każdym z łańcuchów?
Wyjaśnij znaczenie blokady ruchu typu 'invalid' – dlaczego pakiety nienależące do ustanowionych połączeń powinny być odrzucane?
Opisz funkcję Address Lists w firewalla – dlaczego groupowanie adresów ułatwia zarządzanie regułami i jak wpływa na skalowalność?
Wyjaśnij mechanizm Fasttrack – dlaczego przyspieszenie połączeń jest istotne przy dużym obciążeniu routera?
Podsumuj zasady dobrej polityki bezpieczeństwa – najmniej uprzywilejowany dostęp, logowanie odrzuconych pakietów, regularna analiza reguł.

Przykład konfiguracji CLI

MikroTik - Firewall Filter

# 1. Zezwolenie na połączenia nawiązane i powiązane (wydajność)
[admin@Router] > /ip firewall filter add chain=input connection-state=established,related action=accept

# 2. Zarządzanie tylko z zaufanego adresu (np. Admin PC)
[admin@Router] > /ip firewall filter add chain=input src-address=192.168.10.5 action=accept comment="Zaufany PC"

# 3. Blokada pingu (ICMP) z zewnątrz
[admin@Router] > /ip firewall filter add chain=input protocol=icmp in-interface=ether1 action=drop

# 4. Blokada SSH do serwera kadr (ruch przechodzący)
[admin@Router] > /ip firewall filter add chain=forward protocol=tcp dst-port=22 \
    dst-address=10.0.10.50 action=drop log=yes log-prefix="ALARM-SSH"

# Sprawdzenie liczników reguł
[admin@Router] > /ip firewall filter print stats

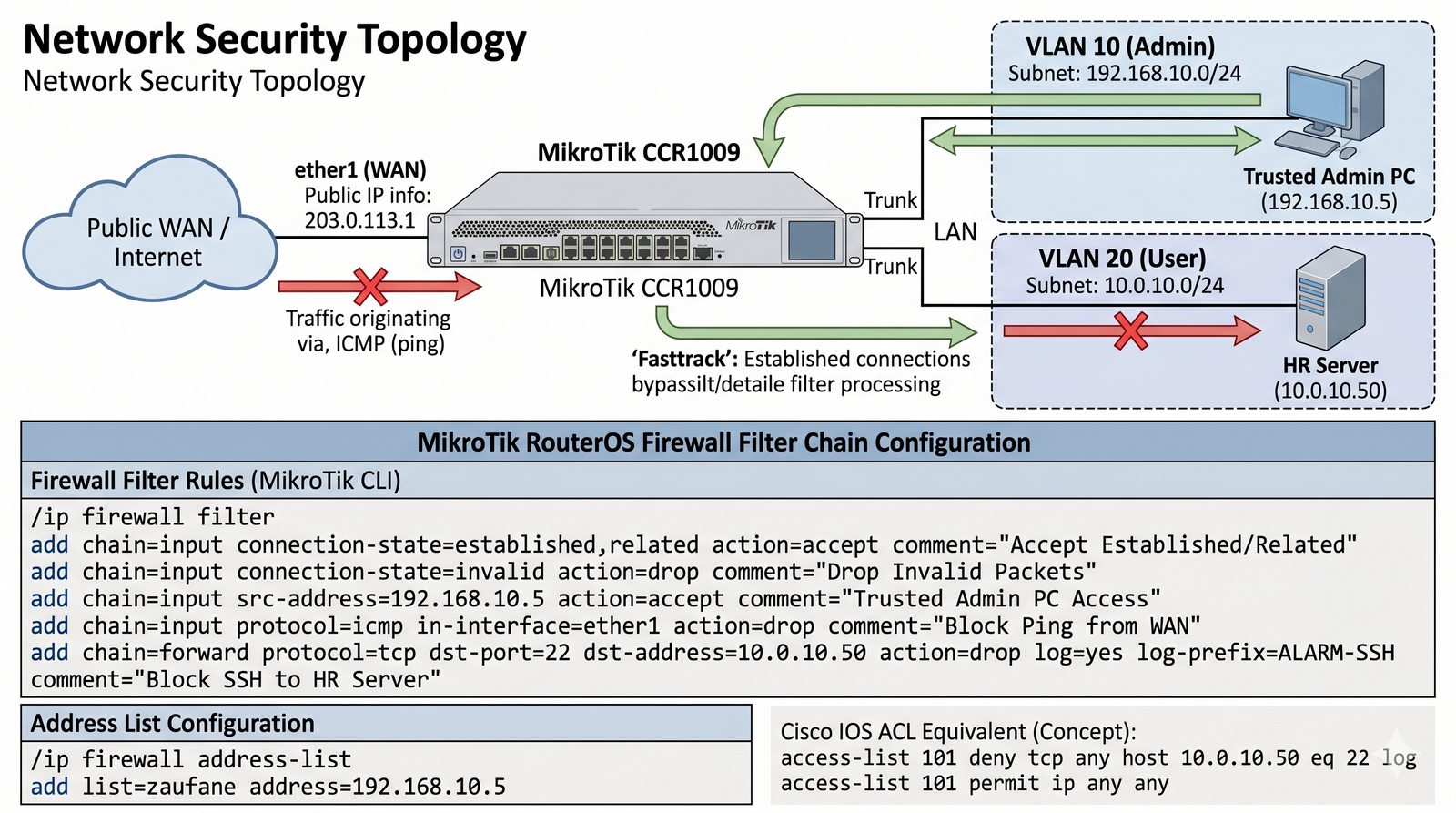

Schemat topologii

09

Bezpieczne tunele – Konfiguracja tunelu GRE

Podstawa merytoryczna

Część 5 VPN, Enkapsulacja, Połączenia Point-to-Point.

Scenariusz problemowy

Firma otwiera oddział w innym mieście. Musisz połączyć obie sieci lokalne przez publiczny Internet tak, aby routery "myślały", że są połączone bezpośrednim kablem. Wykorzystaj protokół GRE do zestawienia tunelu i przeprowadź przez niego ruch z jednej sieci LAN do drugiej.

Wymagania techniczne

Utworzenie wirtualnego interfejsu GRE Tunnel na obu routerach brzegowych (oddział A i B).
Wskazanie adresów IP publicznych routerów jako parametrów 'Local Address' i 'Remote Address'.
Nadanie adresacji IP wewnątrz tunelu z dedykowanej puli trasującej (np. 10.255.0.0/30).
Sprawdzenie statusu interfejsu GRE (flagi Running / Link-up) na obu urządzeniach.
Dodanie tras statycznych kierujących ruch między sieciami LAN przez interfejs tunelu.
Weryfikacja łączności ping między biurami z wykorzystaniem adresów LAN.
Analiza enkapsulacji pakietów GRE w Wiresharku i identyfikacja nagłówków IP.
Konfiguracja mechanizmu Keepalive (interwał i retries) dla monitorowania stanu tunelu.
Optymalizacja transmisji: korekta wartości MTU oraz MSS Clamping dla protokołu TCP.
Testowanie wydajności łącza (Bandwidth Test) przez zestawiony tunel GRE.
Zabezpieczenie dostępu do tunelu za pomocą reguł firewalla (filtrowanie po adresie partnera).
Monitorowanie statystyk interfejsu tunelu (ruch przychodzący i wychodzący).
Podsumowanie różnic technicznych między tunelem bez szyfrowania a rozwiązaniem IPSec.
Konfiguracja opisów i komentarzy dla interfejsów wirtualnych w celach porządkowych.
Próba zestawienia sąsiedztwa protokołu OSPF przez interfejs tunelu GRE.

Wskazówki

Tunel GRE tworzysz przez '/interface gre add name=gre-to-B remote-address=2.2.2.2 local-address=1.1.1.1' – oba routery muszą mieć publiczne IP.
Adres IP wewnątrz tunelu (np. 10.255.0.1/30 na Routerze A) jest niezależny od adresacji WAN – to osobna podsieć wirtualna.
Routing przez tunel: dodaj '/ip route add dst-address=192.168.20.0/24 gateway=10.255.0.2' – wskaż adres tunelu drugiej strony jako gateway.
Sprawdź stan tunelu przez '/interface print' – GRE powinien mieć flagę 'R' (Running) i 'XY' (X = disabled, Y = running). Oba routery muszą mieć running.
Keepalive: '/interface gre set gre-to-B keepalive=30s,10' – wysyła co 30s, 10 prób. Jeśli nie odpowie, interfejs zostanie wyłączony.
Wireshark na interfejsie WAN pokaże pakiety GRE enkapsulowane w IP (protokół 47) – nagłówek GRE dodaje 4-20 bajtów, stąd MTU issue.
MTU/MSS Clamping: '/ip firewall mangle add chain=forward protocol=tcp tcp-flags=syn action= MSS clamp-to-pmtu new-tcp-mss=1400' – rozwiązuje problem fragmentacji.
GRE nie szyfruje! Do produkcji użyj IPSec (ESP/AH) lub OpenVPN – GRE to tylko enkapsulacja. W laboratorium dla celów dydaktycznych wystarcza.

Wnioski do opracowania

Na podstawie wykonanego zadania opracuj szczegółowe wnioski (7-8 punktów):

Wyjaśnij pojęcie enkapsulacji – czym jest i jak umożliwia tworzenie tuneli w warstwie 3 modelu OSI?
Opisz, dlaczego adresacja IP wewnątrz tunelu GRE jest inna niż na zewnętrznych portach routerów – jaki jest związek między tunelem a wirtualnym interfejsem?
Wyjaśnij różnicę między tunelem GRE a szyfrowanym VPN (IPSec) – dlaczego GRE nie zapewnia poufności i integralności danych?
Opisz zastosowania tunelu GRE – kiedy i dlaczego warto stosować GRE mimo braku szyfrowania?
Wyjaśnij mechanizm Keepalive w tunelu GRE – jak monitorowanie stanu tunelu wpływa na niezawodność połączenia?
Opisz problem MTU w tunelach GRE – dlaczego enkapsulacja powoduje problemy z fragmentacją pakietów i jak im zaradzić (MSS Clamping)?
Wyjaśnij, dlaczego routing przez tunel wymaga tras statycznych lub protokołów dynamicznych – jaki jest związek między tunelem a tablicą routingu?
Podsumuj praktyczne zastosowania GRE w sieciach korporacyjnych – łączenie oddziałów, protokoły multicast przez sieć publiczną, podstawowy tunel dla IPSec.

Przykład konfiguracji CLI

MikroTik - Tunel GRE

# Konfiguracja tunelu na Routerze A (Public IP: 1.1.1.1)
[admin@Router-A] > /interface gre add name=gre-to-B remote-address=2.2.2.2 local-address=1.1.1.1
[admin@Router-A] > /ip address add address=10.255.0.1/30 interface=gre-to-B

# Routing przez tunel do sieci LAN Routera B (192.168.20.0/24)
[admin@Router-A] > /ip route add dst-address=192.168.20.0/24 gateway=10.255.0.2

# Weryfikacja (na Routerze B powinien być analogiczny wpis)
[admin@Router-A] > /ping 10.255.0.2
  SEQ HOST                                     SIZE TTL TIME  STATUS
    0 10.255.0.2                                 56  64 12ms
    1 10.255.0.2                                 56  64 11ms

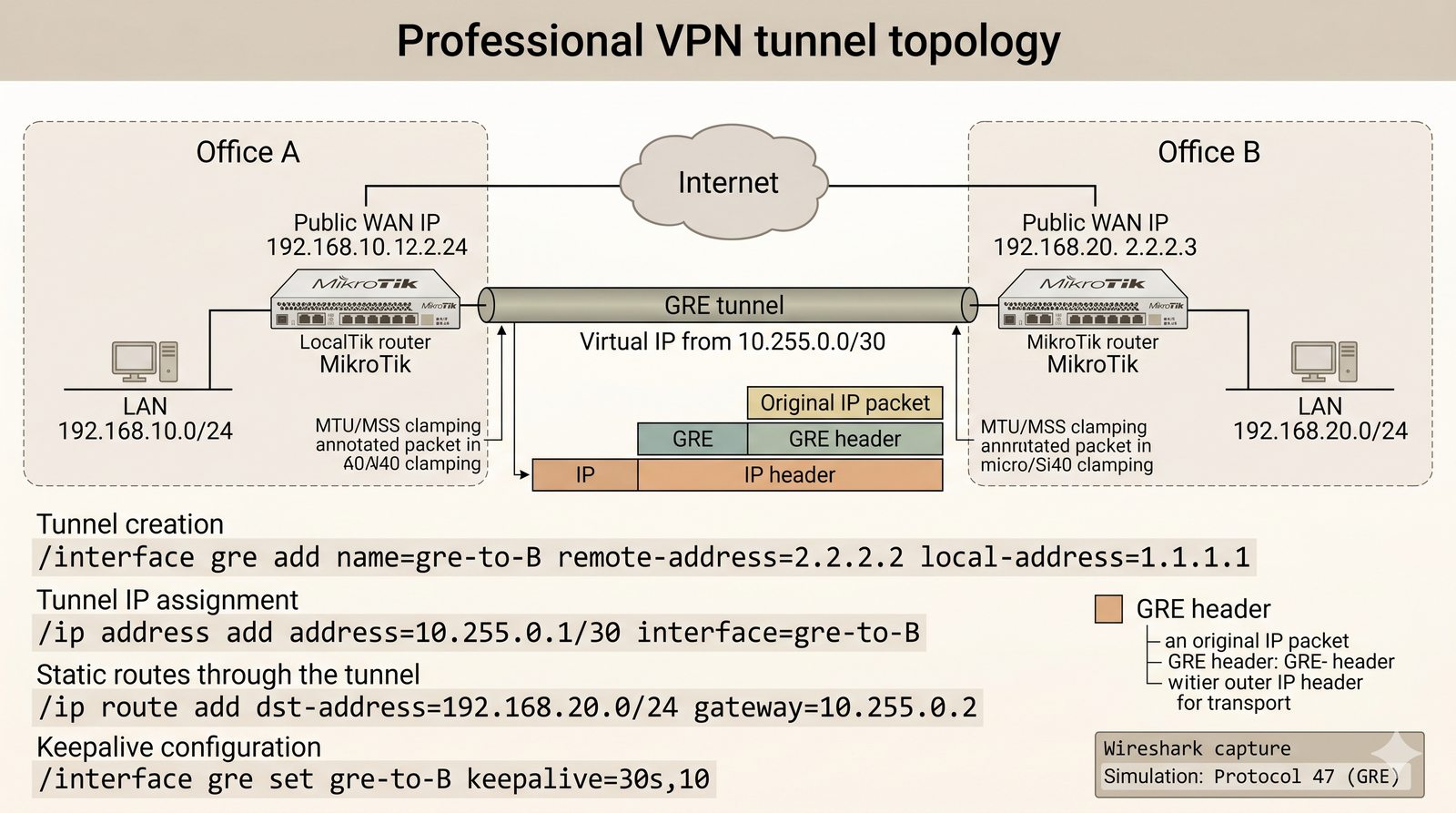

Schemat topologii

10

Projekt zintegrowany – Sieć korporacyjna z redundancją

Podstawa merytoryczna

Część 1-5 Synteza wiedzy o wszystkich warstwach sieciowych.

Scenariusz problemowy

To Twój egzamin końcowy. Musisz zaprojektować i wdrożyć kompletną sieć dla biura głównego i dwóch oddziałów. Sieć musi zawierać: VLANy dla różnych działów, routing dynamiczny OSPF między lokalizacjami, dostęp do Internetu przez NAT dla pracowników, automatyczną adresację DHCP oraz podstawowy firewall chroniący brzeg sieci. Dodatkowo, jedna z lokalizacji musi mieć dwa łącza do routera centralnego – główne i zapasowe.

Wymagania techniczne

Opracowanie i wdrożenie pełnej topologii sieciowej (4 routery, 2 przełączniki, stacje robocze).
Przygotowanie szczegółowego arkusza adresacji IP dla całej infrastruktury (VLSM).
Implementacja segmentacji VLAN 10 (Admin) i VLAN 20 (User) w każdym oddziale firmy.
Konfiguracja magistrali Trunk (802.1Q) między routerami a przełącznikami dostępowymi.
Uruchomienie protokołu routing dynamicznego OSPF Area 0 jako szkieletu komunikacji.
Konfiguracja serwerów DHCP na każdym routerze brzegowym dla obsługi lokalnych sieci LAN.
Implementacja Masquerade (NAT) na routerze brzegowym połączonym z internetem (WAN).
Konfiguracja metryk i kosztów w protokole OSPF dla zapewnienia preferencji łącza głównego.
Wdrożenie mechanizmu Failover i test redundancji po odłączeniu głównej drogi przesyłu.
Zabezpieczenie brzegu sieci za pomocą polityki Firewall (Input/Forward hardening).
Weryfikacja łączności 'end-to-end' między hostami w odległych lokalizacjach (ping/trace).
Konfiguracja protokołu SNMP do monitorowania urządzeń w systemie zewnętrznym.
Zarządzanie uprawnieniami: utworzenie kont użytkowników z ograniczonymi prawami dostępu.
Optymalizacja wydajności ruchu sieciowego poprzez Fasttrack oraz Hardware Offloading.
Finalna dokumentacja techniczna projektu wraz z kompletnymi zrzutami konfiguracji /export.

Wskazówki

Zacznij od warstwy fizycznej: podłącz kable, zweryfikuj kolor kabli w GNS3 (czerwony=brak linku, zielony=aktywny). Sprawdź 'Running' w CLI.
Adresacja IP: zaplanuj VLSM. Dla 4 routerów + 2 switche + stacje użyj podsieci /30 dla łączy router-router, /24 dla LAN. Przykład: R1-R2: 10.0.0.0/30, R1-LAN: 192.168.1.0/24.
VLANy: skonfiguruj przed routingiem – upewnij się że VLANy działają L2. Testuj pingami między hostami w tym samym VLAN.
Bridge z vlan-filtering: '/interface bridge add name=BR-LAN vlan-filtering=yes' – włącza obsługę VLAN na bridge, potem '/interface bridge vlan add vlan-ids=10 bridge=BR-LAN'.
OSPF Area 0: wszystkie routery muszą być w tym samym obszarze (lub przez area 0 transit). Upewnij się że adjacency osiągnęło stan 'Full'.
Redundancja łączy: skonfiguruj dwa łącza między lokalizacjami. W OSPF użyj różnych kosztów: 'cost=10' (główne), 'cost=100' (zapasowe) – niższy koszt = preferowana trasa.
DHCP: serwer na każdym routerze brzegowym dla jego LAN. Używaj oddzielnych pul. Sprawdź czy klienci dostają adresy z właściwego zakresu.
NAT/firewall: na końcu! Najpierw routing, potem zabezpieczenia. Testuj dostęp do Internetu (ping 8.8.8.8), potem filtrowanie. Dokumentuj każdy krok.

Wnioski do opracowania

Na podstawie wykonanego zadania opracuj szczegółowe wnioski (7-8 punktów):

Podsumuj, które technologie były najtrudniejsze w implementacji i dlaczego – oceń złożoność konfiguracji poszczególnych elementów (VLANy, OSPF, DHCP, NAT, Firewall).
Opisz korzyści wynikające z redundancji łączy w sieci korporacyjnej – jak mechanizm failover wpływa na ciągłość działania usług?
Wyjaśnij, dlaczego routing dynamiczny (OSPF) jest preferowany nad statycznym w dużych topologiach – jakie korzyści przynosi automatyczna rekonfiguracja?
Opisz znaczenie metryk i kosztów w OSPF dla sterowania ruchem – jak można wymusić preferowaną ścieżkę przy wielu łączy?
Wyjaśnij sekwencję wdrażania elementów sieci – dlaczego najpierw konfiguruje się fizyczne połączenia, potem adresację, VLANy, routing, a na końcu bezpieczeństwo?
Opisz rolę dokumentacji technicznej w projekcie – dlaczego kompletne sprawozdanie (zrzuty konfiguracji, topologia, testy) jest niezbędne?
Wyjaśnij znaczenie testowania end-to-end – jak weryfikacja łączności między wszystkimi segmentami sieci zapewnia poprawność wdrożenia?
Podsumuj najważniejsze lekcje wyniesione z projektu zintegrowanego – które elementy wymagają szczególnej uwagi przy projektowaniu sieci korporacyjnych?

Przykład konfiguracji CLI (Synteza)

MikroTik - Projekt Zintegrowany

# 1. Agregacja VLAN i Bridge
[admin@Router] > /interface bridge add name=BR-LAN vlan-filtering=yes

# 2. OSPF Area 0 z redundancją (koszt łącza)
[admin@Router] > /routing ospf interface-template add interfaces=ether1 type=ptp cost=10
[admin@Router] > /routing ospf interface-template add interfaces=ether2 type=ptp cost=100 # Backup

# 3. Bezpieczeństwo - Hardening
[admin@Router] > /ip firewall filter add chain=input connection-state=invalid action=drop
[admin@Router] > /ip firewall nat add chain=srcnat out-interface=LAN-WAN action=masquerade

# 4. Diagnostyka końcowa
[admin@Router] > /tool torch interface=ether1 duration=10s

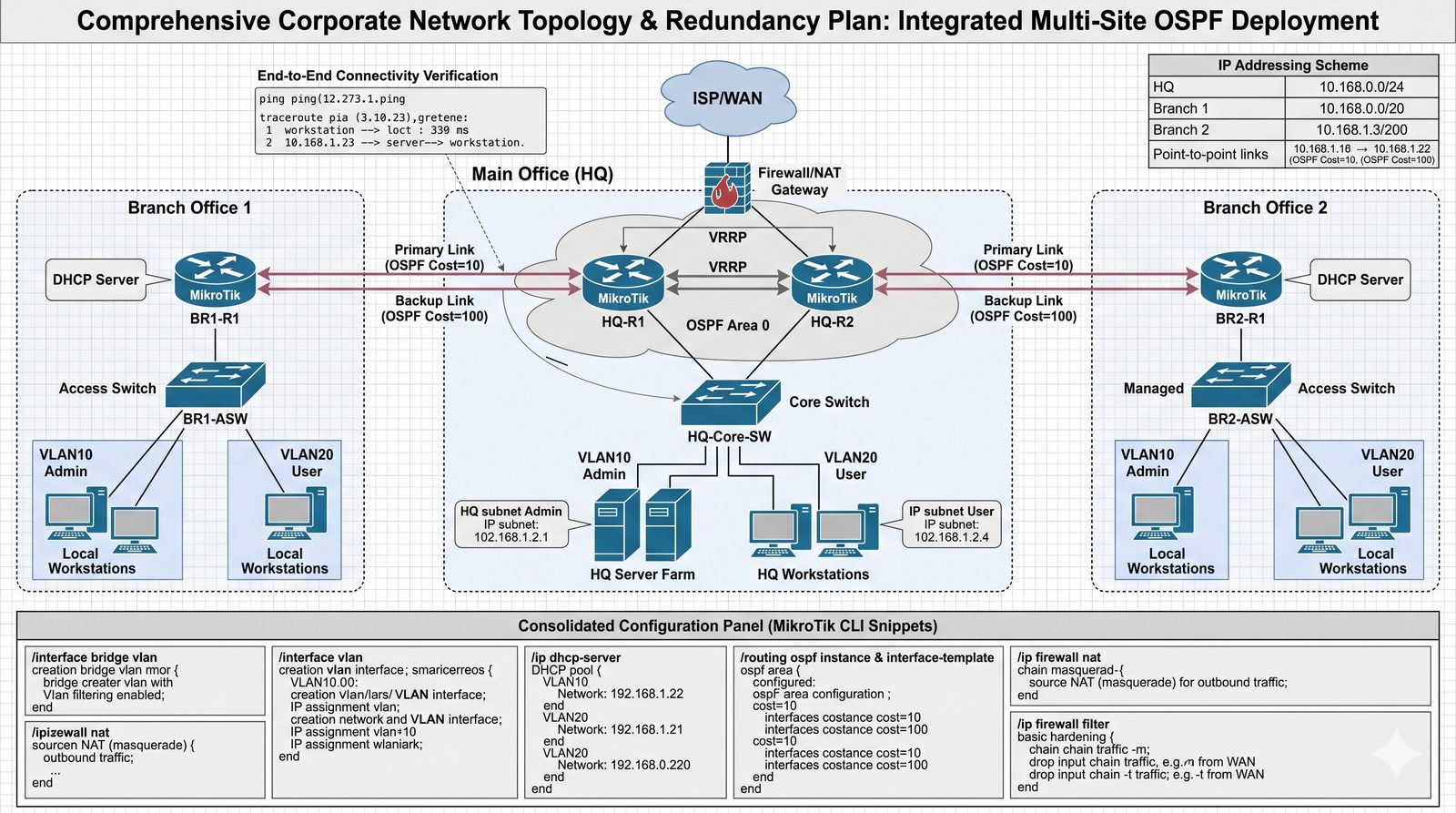

Schemat topologii

Laboratorium: Budowa i Konfiguracja Urządzeń Sieciowych

Spis zagadnień laboratoryjnych
