Transmisja na poziomie fizycznym obejmuje zagadnienia takie jak kodowanie liniowe, synchronizacja zegarowa oraz dopasowanie impedancyjne. Każde medium transmisyjne - miedziane, światłowodowe czy bezprzewodowe - nakłada inne ograniczenia na przesyłany sygnał. Zrozumienie tych zjawisk jest kluczowe dla projektowania niezawodnych sieci komputerowych.

Bez prawidłowo działającej warstwy fizycznej żadna z wyższych warstw modelu OSI nie może poprawnie funkcjonować, choć często bywa ona pomijana w nauczaniu. Inżynierowie sieciowi muszą brać pod uwagę tłumienność kabla, moc nadajnika i czułość odbiornika. Te parametry decydują o maksymalnej długości segmentu sieci i doborze odpowiednich urządzeń pośredniczących.

Skróty użyte w tym slajdzie:
OSI - Open Systems Interconnection (model połączenia systemów otwartych) - model odniesienia opisujący komunikację sieciową w siedmiu warstwach.

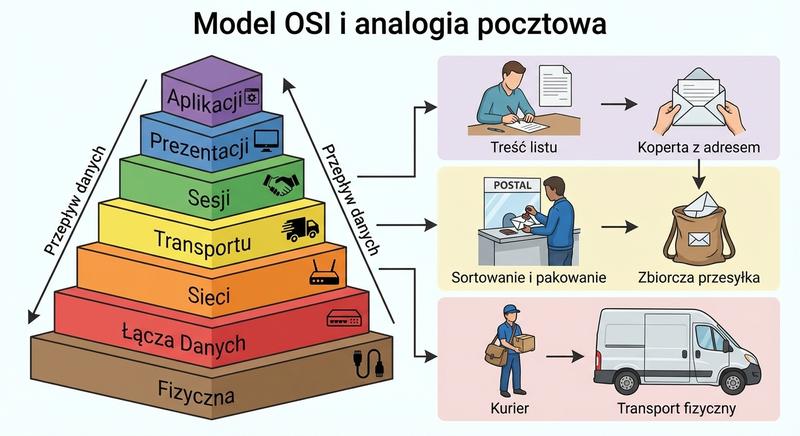

Prace nad modelem ISO/OSI rozpoczęto w latach 70. XX wieku; pierwszą wersję opublikowano w 1984 roku, a obecna norma ISO/IEC 7498-1 pochodzi z 1994 roku. Choć sam model nie jest dziś ściśle implementowany, stanowi doskonałą podstawę pojęciową do nauki sieci. Model TCP/IP rozwinął się równolegle i jest współcześnie szeroko stosowany w praktyce, natomiast model ISO/OSI pozostaje modelem odniesienia.

Podział na siedem warstw wprowadza zasadę enkapsulacji - każde wyższe piętro dodaje własne informacje sterujące do przesyłanej wiadomości. Warstwy od pierwszej do czwartej to warstwy niższe, odpowiedzialne za transmisję i dostarczenie danych od źródła do celu. Warstwy od piątej do siódmej to warstwy aplikacyjne, które zajmują się interpretacją i prezentacją danych dla użytkownika końcowego.

Skróty użyte w tym slajdzie:
ISO - International Organization for Standardization (Międzynarodowa Organizacja Normalizacyjna) - organizacja opracowująca normy międzynarodowe.
IEC - International Electrotechnical Commission (Międzynarodowa Komisja Elektrotechniczna) - organizacja normalizacyjna współtworząca normy ISO/IEC.
OSI - Open Systems Interconnection (model połączenia systemów otwartych) - model odniesienia opisujący komunikację sieciową w siedmiu warstwach.
TCP/IP - Transmission Control Protocol/Internet Protocol (protokół sterowania transmisją/protokół internetowy) - rodzina protokołów komunikacyjnych, na której opiera się internet.

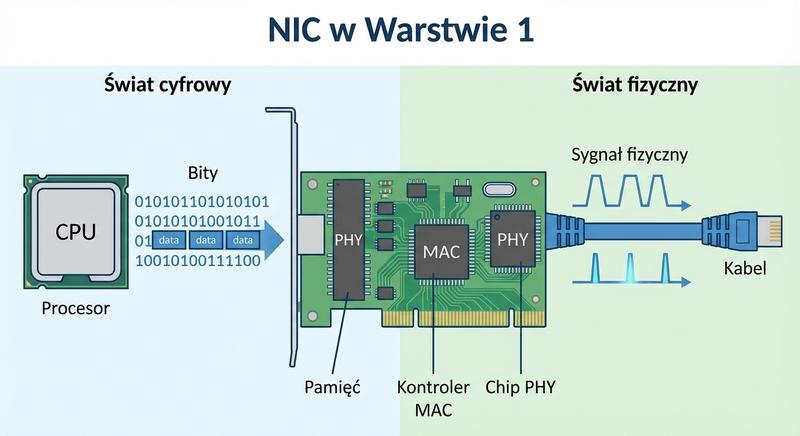

Warstwa fizyczna definiuje między innymi charakterystykę elektryczną złączy, poziomy napięć oraz czasy narastania zboczy sygnału. W przypadku skrętki komputerowej standardy takie jak ANSI/TIA-568 (części 568.0-568.4) oraz ISO/IEC 11801 określają układ pinów w złączu 8P8C, potocznie nazywanym RJ-45. Parametry te muszą być ściśle przestrzegane, aby zapewnić kompatybilność urządzeń różnych producentów.

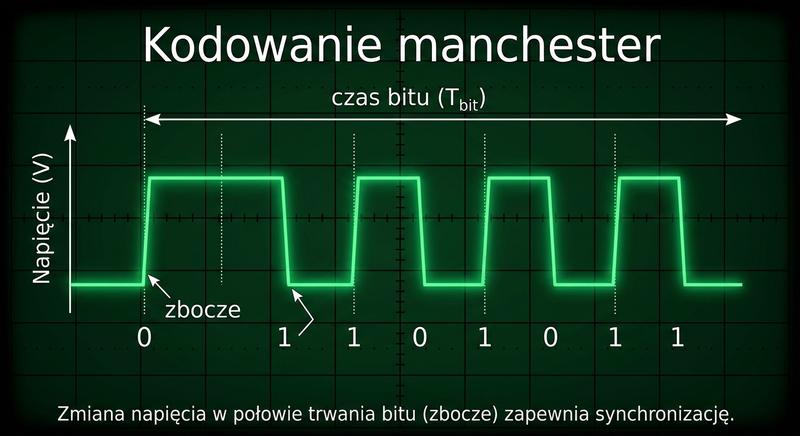

Kodowanie liniowe zamienia bity na przebieg sygnału, natomiast modulacja zmienia parametr fali nośnej. Przykładem kodowania liniowego jest kod Manchester stosowany w sieciach Ethernet 10BASE-T, a przykładem modulacji jest modulacja natężenia światła w sieciach światłowodowych. Wybór metody kodowania wpływa na efektywność wykorzystania pasma i odporność na zakłócenia. W nowoczesnych sieciach bezprzewodowych stosuje się złożone schematy modulacji, takie jak QAM, które zwiększają przepływność kosztem większej podatności na szumy.

Skróty użyte w tym slajdzie:
RJ-45 - potoczna nazwa złącza 8P8C; Registered Jack 45 to standard okablowania telekomunikacyjnego, a nie nazwa samego złącza.
BNC - Bayonet Neill-Concelman (złącze koncentryczne) - złącze z bagnetowym mocowaniem stosowane między innymi w sieciach koncentrycznych.
ANSI - American National Standards Institute (Amerykański Instytut Norm Narodowych) - organizacja normalizacyjna.
TIA - Telecommunications Industry Association (Stowarzyszenie Przemysłu Telekomunikacyjnego) - organizacja opracowująca standardy okablowania.
ISO - International Organization for Standardization (Międzynarodowa Organizacja Normalizacyjna) - organizacja opracowująca normy międzynarodowe.
IEC - International Electrotechnical Commission (Międzynarodowa Komisja Elektrotechniczna) - organizacja normalizacyjna współtworząca normy ISO/IEC.
QAM - Quadrature Amplitude Modulation (modulacja amplitudy i fazy) - modulacja łącząca zmiany amplitudy i fazy fali nośnej.

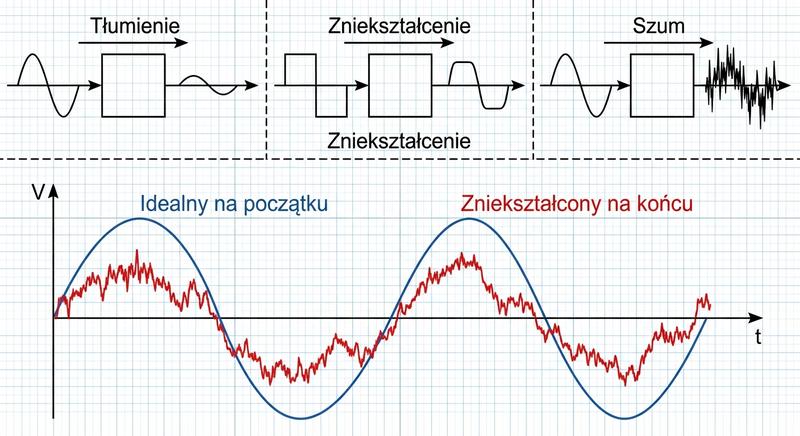

Tłumienie sygnału wyrażane jest w decybelach (dB). Dla danej częstotliwości tłumienie w dB na jednostkę długości jest w przybliżeniu liniowe, rośnie natomiast z częstotliwością. Przy wyższych prędkościach maksymalna długość segmentu ulega skróceniu. Zniekształcenia fazowe, szczególnie istotne w sieciach cyfrowych, powodują rozmywanie zboczy impulsów i utrudniają poprawne odczytanie bitów po stronie odbiornika.

Zakłócenia elektromagnetyczne (EMI) pochodzą z zewnętrznych źródeł, takich jak silniki elektryczne czy linie wysokiego napięcia. Przesłuch to odrębne zjawisko: przenikanie sygnału między parami lub przewodami w tym samym kablu. Stosowanie ekranowania (np. F/UTP, S/FTP) oraz odpowiedniego skręcenia par (różnicowego) znacząco redukuje negatywny wpływ tych zakłóceń. Do oceny jakości transmisji stosuje się stosunek sygnału do szumu (SNR) oraz stopę błędów bitowych (BER). W praktyce inżynierskiej kluczowe jest zachowanie odpowiednich odległości od źródeł zakłóceń i stosowanie kategorii kabla adekwatnej do planowanej szybkości transmisji.

Skróty użyte w tym slajdzie:
EMI - Electromagnetic Interference (zakłócenia elektromagnetyczne) - zakłócenia wywołane polami elektromagnetycznymi innych urządzeń.
dB - decibel (decybel) - logarytmiczna jednostka stosunku mocy lub poziomu sygnału.
SNR - Signal-to-Noise Ratio (stosunek sygnału do szumu) - miara jakości sygnału względem poziomu szumu.
BER - Bit Error Rate (stopa błędów bitowych) - stosunek liczby błędnie odebranych bitów do wszystkich przesłanych.
F/UTP - Foiled/Unshielded Twisted Pair (skrętka z foliowym ekranem globalnym) - konstrukcja z ekranem z folii wokół wszystkich par.
S/FTP - Screened/Foiled Twisted Pair (skrętka z oplotem globalnym i folią na parach) - konstrukcja z ekranem globalnym i osobnym ekranem każdej pary.

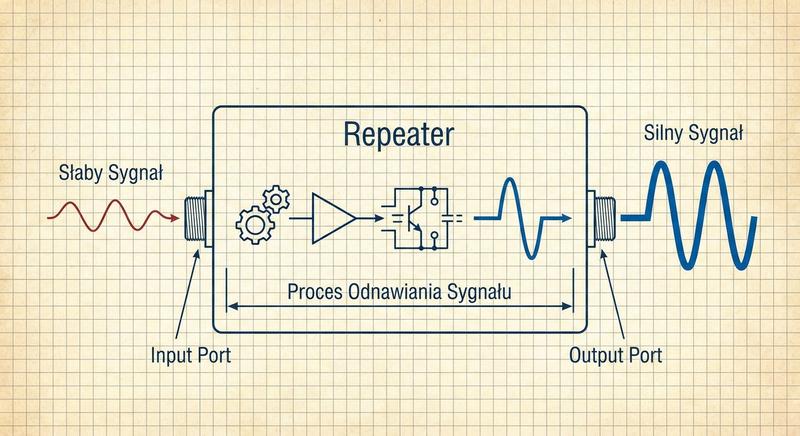

Repeater, nazywany też regeneratorem, jest urządzeniem warstwy fizycznej, które nie posiada własnego adresu MAC ani IP. Jego zadaniem jest przywrócenie oryginalnych parametrów czasowych i amplitudowych sygnału przed dalszą transmisją. Dzięki temu możliwe jest łączenie segmentów kabla dłuższych niż wynosi maksymalna długość pojedynczego odcinka.

Współczesne sieci rzadko używają samodzielnych repeaterów, ponieważ ich funkcję przejęły koncentratory i przełączniki. Jednak w sieciach światłowodowych i bezprzewodowych nadal stosuje się wzmacniacze sygnału w postaci wzmacniaczy optycznych lub wzmacniaczy Wi-Fi. W tych przypadkach zasada działania pozostaje podobna - sygnał jest regenerowany i retransmitowany dalej.

Skróty użyte w tym slajdzie:
OSI - Open Systems Interconnection (model połączenia systemów otwartych) - model odniesienia opisujący komunikację sieciową w siedmiu warstwach.
MAC - Media Access Control (kontrola dostępu do medium) - adres sprzętowy interfejsu sieciowego lub podwarstwa sterująca dostępem do medium.
IP - Internet Protocol (protokół internetowy) - protokół warstwy sieciowej odpowiedzialny za adresowanie i trasowanie pakietów.

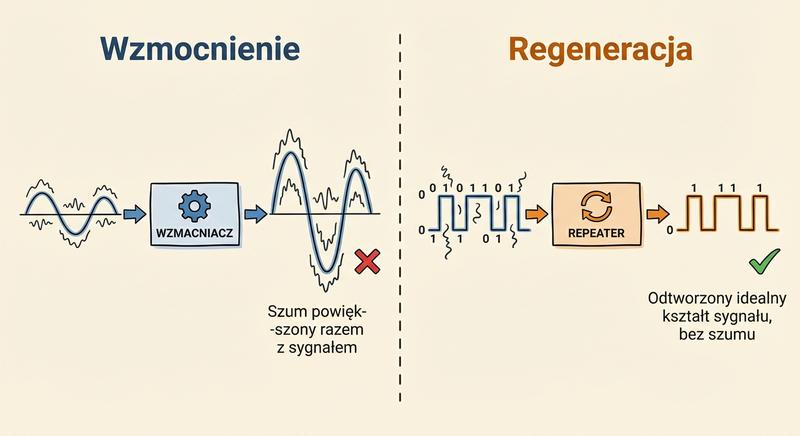

Proste wzmocnienie (amplifikacja) jedynie podbija amplitudę sygnału, niestety wraz z nim wzmacnia także wszelkie zakłócenia i szumy. W rezultacie po kilku kaskadowo połączonych wzmacniaczach stosunek sygnału do szumu (SNR) spada poniżej akceptowalnego poziomu. Proces 3R jest znacznie skuteczniejszy, ponieważ odtwarza sygnał od zera na podstawie odczytanej sekwencji bitów.

Regeneracja sygnału wymaga buforowania i precyzyjnego pomiaru czasów narastania zboczy, co w praktyce oznacza konieczność użycia układów z pętlą synchronizacji fazowej (PLL). W sieciach światłowodowych impuls świetlny po przejściu przez długi odcinek kabla ulega nie tylko tłumieniu, ale też dyspersji chromatycznej. Regenerator rozpoznaje nadchodzącą sekwencję i wysyła nowy, czysty impuls do następnego segmentu.

Skróty użyte w tym slajdzie:
3R - re-amplify, re-shape, re-time (wzmocnienie, kształtowanie i synchronizacja) - proces pełnej regeneracji sygnału cyfrowego.
SNR - Signal-to-Noise Ratio (stosunek sygnału do szumu) - miara jakości sygnału względem poziomu szumu.
PLL - Phase-Locked Loop (pętla synchronizacji fazowej) - układ odtwarzający i stabilizujący zegar.

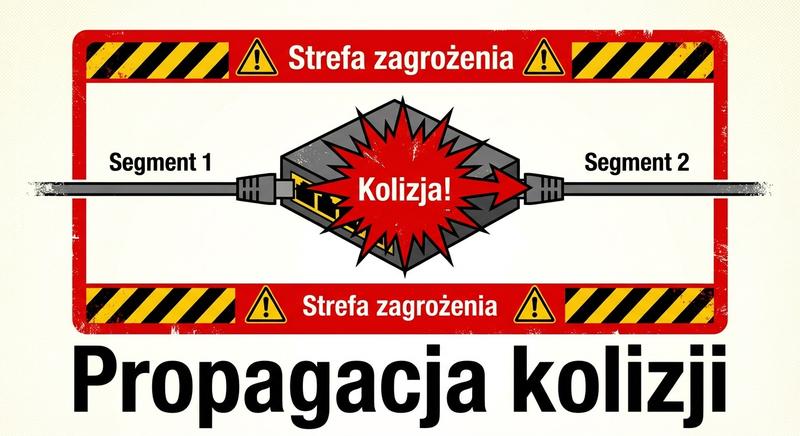

Brak jakiejkolwiek filtracji powoduje, że repeater propaguje również uszkodzone ramki, kolizje oraz cały ruch sieciowy z jednego segmentu do drugiego. Nie ma możliwości odrzucenia transmisji przeznaczonej tylko dla lokalnych stacji, co prowadzi do niepotrzebnego obciążania sąsiednich segmentów. W dzisiejszych sieciach przełączniki całkowicie wyparły repeatery właśnie ze względu na ich zdolność do selektywnego przekazywania ramek.

Zwiększanie domeny kolizyjnej wiąże się bezpośrednio z niższą wydajnością sieci, ponieważ więcej stacji rywalizuje o dostęp do medium. Reguła 5-4-3 była próbą narzucenia górnej granicy rozmiaru domeny kolizyjnej w sieciach Ethernet 10 Mb/s. W sieciach o wyższych przepustowościach czas propagacji sygnału staje się jeszcze bardziej krytyczny, dlatego reguły projektowania są jeszcze bardziej restrykcyjne.

Skróty użyte w tym slajdzie:
MAC - Media Access Control (kontrola dostępu do medium) - adres sprzętowy interfejsu sieciowego lub podwarstwa sterująca dostępem do medium.

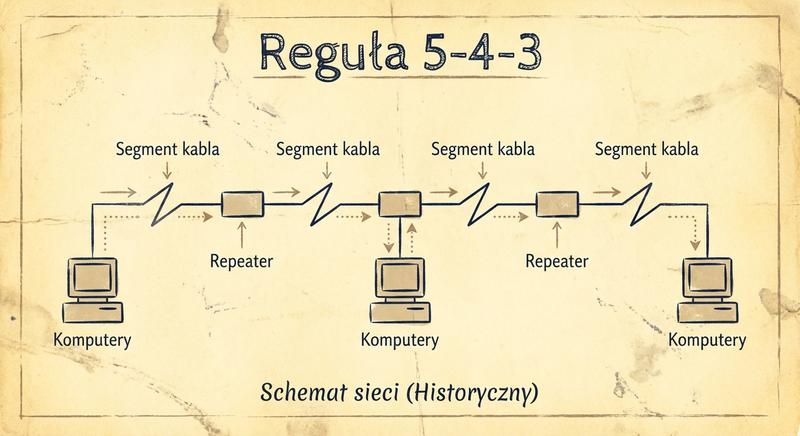

Reguła 5-4-3 wywodzi się z ograniczeń czasowych protokołu CSMA/CD, który wymaga wykrycia kolizji zanim nadajnik zakończy wysyłanie ramki. Slot time w sieci Ethernet 10 Mb/s wynosi 51,2 µs, co odpowiada czasowi transmisji 512 bitów; obejmuje propagację w obie strony, opóźnienia repeaterów i czas nadawania sygnału zagłuszającego. Przekroczenie tej wartości powoduje, że stacja może nie wykryć kolizji, co prowadzi do utraty ramek.

Ograniczenie do czterech repeaterów wynika z narastającego opóźnienia wprowadzanego przez każde urządzenie oraz kumulacji jitteru. Trzy segmenty z podłączonymi stacjami oznaczają odcinki, do których są podłączone stacje końcowe - pozostałe dwa służą wyłącznie do łączenia repeaterów. Reguła dotyczy sieci 10 Mb/s z repeaterami i nie jest uniwersalna dla późniejszych standardów. W dzisiejszych sieciach przełączanych straciła praktyczne znaczenie, ale doskonale ilustruje kompromisy projektowe wczesnych sieci Ethernet.

Skróty użyte w tym slajdzie:
CSMA/CD - Carrier Sense Multiple Access with Collision Detection (wielodostęp z nasłuchiwaniem nośnej i wykrywaniem kolizji) - protokół dostępu do wspólnego medium Ethernet.

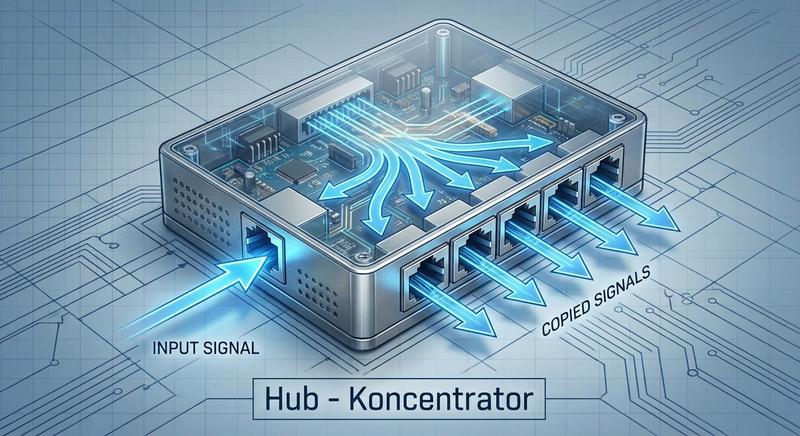

Koncentrator (hub) jest w istocie wieloportowym repeaterem - sygnał odebrany na jednym porcie jest powtarzany na wszystkich pozostałych portach. Urządzenie to nie analizuje zawartości ramki ani adresów docelowych, działa wyłącznie na poziomie bitów. Topologia fizyczna przyjmuje kształt gwiazdy, co ułatwia okablowanie i diagnostykę w porównaniu z magistralą liniową.

Huby były powszechnie stosowane w sieciach 10BASE-T i 100BASE-TX, zanim ceny przełączników spadły do poziomu dostępnego dla każdego użytkownika. Jedną z zalet huba była prostota konfiguracji - urządzenie działało od razu po podłączeniu zasilania. Współcześnie huby są używane głównie w celach dydaktycznych oraz w specyficznych zastosowaniach, gdzie wymagane jest monitorowanie całego ruchu sieciowego z jednego punktu.

Skróty użyte w tym slajdzie:
OSI - Open Systems Interconnection (model połączenia systemów otwartych) - model odniesienia opisujący komunikację sieciową w siedmiu warstwach.
MAC - Media Access Control (kontrola dostępu do medium) - adres sprzętowy interfejsu sieciowego lub podwarstwa sterująca dostępem do medium.

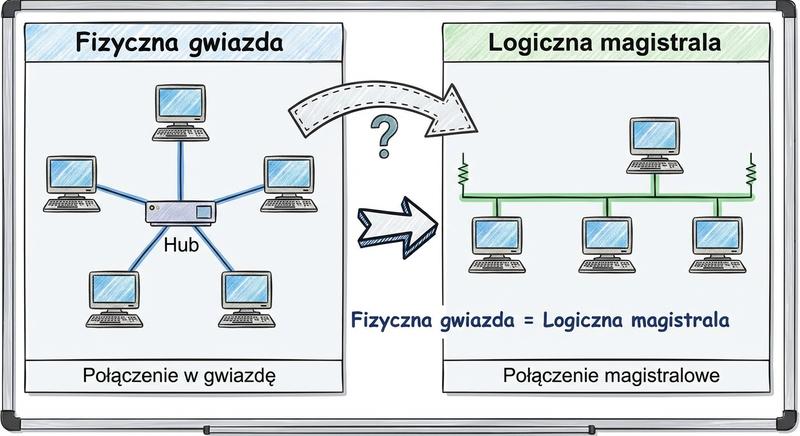

Mimo że okablowanie tworzy fizyczną topologię gwiazdy, logicznie sieć zachowuje się jak magistrala - każda transmisja trafia do wszystkich stacji. Oznacza to, że w danej chwili tylko jedna stacja może nadawać, a wszystkie pozostałe muszą słuchać. Taka organizacja pracy jest prosta w implementacji, ale bardzo nieefektywna przy większej liczbie urządzeń.

Przejście z fizycznej magistrali (kabel koncentryczny) na gwiazdę z hubem było pierwszym krokiem w kierunku nowoczesnych topologii sieciowych. Umożliwiło to łatwiejsze lokalizowanie uszkodzeń - przerwanie jednego kabla nie paraliżowało całej sieci, a jedynie odcinało pojedynczą stację. Mimo to ograniczenia wydajnościowe huba pozostały takie same jak w klasycznej magistrali, ponieważ wszystkie węzły współdzielą to samo pasmo.

W domenie kolizyjnej każda transmisja dwóch lub więcej stacji w tym samym czasie powoduje kolizję, która niszczy wszystkie biorące w niej udział ramki. Im więcej urządzeń znajduje się w tej samej domenie, tym większe prawdopodobieństwo kolizji i tym niższa efektywna przepustowość sieci. Mechanizm CSMA/CD wymaga, aby każda stacja przed nadawaniem nasłuchiwała, czy medium jest wolne.

W skrajnym przypadku, przy dużym obciążeniu sieci, większość czasu może być marnowana na wykrywanie kolizji i ponowne transmisje, a nie na właściwe przesyłanie danych. W sieci z hubem każdy nowy port dodaje kolejne urządzenie do wspólnej domeny kolizyjnej. Z tego powodu projektanci sieci starali się dzielić sieć na mniejsze domeny kolizyjne za pomocą mostów i przełączników.

Skróty użyte w tym slajdzie:
CSMA/CD - Carrier Sense Multiple Access with Collision Detection (wielodostęp z nasłuchiwaniem nośnej i wykrywaniem kolizji) - protokół dostępu do wspólnego medium Ethernet.

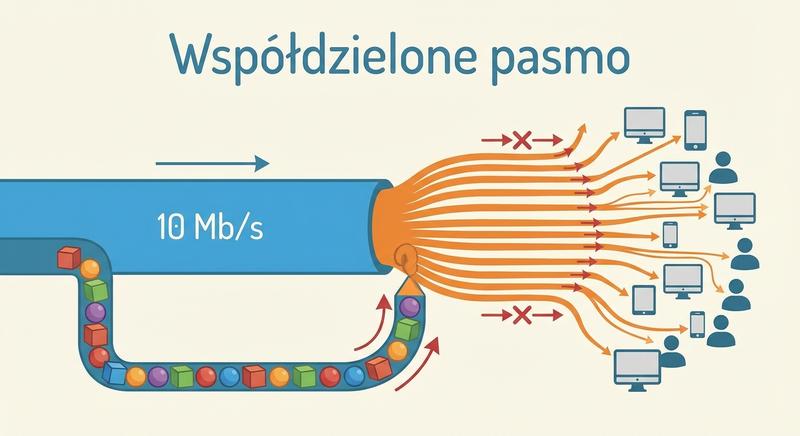

Gdy do huba podłączonych jest dziesięć stacji, każda otrzymuje nominalnie jedną dziesiątą dostępnej przepustowości, niezależnie od rzeczywistego zapotrzebowania na transfer. Jeśli jedna stacja intensywnie transmituje dane, pozostałe muszą czekać na zwolnienie medium. Taka zasada współdzielenia pasma jest niesprawiedliwa w stosunku do stacji, które potrzebują transmisji tylko sporadycznie.

W sieciach z przełącznikami każdy port otrzymuje dedykowane pasmo, co eliminuje rywalizację o dostęp do medium. Na przykład przełącznik 100 Mb/s oferuje pełne 100 Mb/s każdemu podłączonemu urządzeniu, pod warunkiem że inne porty nie są przeciążone. Przepustowość przełączania zależy od architektury i trybu full-duplex; nie jest to prosta suma przepustowości wszystkich portów w każdym modelu. W hubie przepustowość jest wartością stałą, dzieloną między wszystkie aktywne stacje.

Skróty użyte w tym slajdzie:
CSMA/CD - Carrier Sense Multiple Access with Collision Detection (wielodostęp z nasłuchiwaniem nośnej i wykrywaniem kolizji) - protokół dostępu do wspólnego medium Ethernet.

Tryb half-duplex oznacza, że stacja w danej chwili może tylko nadawać lub tylko odbierać, nigdy obie czynności równocześnie. Mechanizm CSMA/CD (Carrier Sense Multiple Access with Collision Detection) reguluje dostęp do medium: stacja nasłuchuje, a gdy medium jest wolne - rozpoczyna nadawanie. Jeżeli w tym samym czasie zacznie nadawać inna stacja, obie wykrywają kolizję, przerywają transmisję i czekają losowy czas przed ponowną próbą.

Algorytm wykładniczego opóźnienia (exponential backoff) zwiększa losowy zakres czasu oczekiwania po każdej kolejnej kolizji, co zapobiega ciągłemu blokowaniu się tych samych stacji. W przypadku sieci z hubem tryb half-duplex jest obowiązkowy, ponieważ tylko jedna stacja może w danej chwili nadawać na wspólnym medium. W sieciach 10/100 Mb/s pełny dupleks zwiększa sumaryczną przepustowość w obu kierunkach, a w Gigabit Ethernet half-duplex nie jest już przewidziany.

Skróty użyte w tym slajdzie:
CSMA/CD - Carrier Sense Multiple Access with Collision Detection (wielodostęp z nasłuchiwaniem nośnej i wykrywaniem kolizji) - protokół dostępu do wspólnego medium Ethernet.

Ponieważ hub przesyła każdą ramkę na wszystkie porty, każda stacja podłączona do sieci otrzymuje cały ruch sieciowy, również ten skierowany do innych urządzeń. Karta sieciowa odrzuca ramki, których adres docelowy nie zgadza się z jej adresem MAC, ale program do przechwytywania pakietów (sniffer) może pracować w trybie promiscuous i rejestrować wszystkie przychodzące dane. W ten sposób nawet hasła przesyłane w postaci jawnej mogą zostać przechwycone przez niepowołaną osobę.

W sieciach z przełącznikami sytuacja wygląda inaczej - ramka trafia tylko na port, do którego podłączony jest adresat. Jednak nawet w sieci przełączanej istnieją techniki ataku, takie jak ARP spoofing czy MAC flooding, które umożliwiają podsłuchiwanie ruchu. W środowisku hubowym żadne zabezpieczenia na poziomie warstwy łącza danych nie chronią przed podsłuchem, co czyni te sieci podatnymi na przechwytywanie informacji.

Skróty użyte w tym slajdzie:
MAC - Media Access Control (kontrola dostępu do medium) - adres sprzętowy interfejsu sieciowego lub podwarstwa sterująca dostępem do medium.
ARP - Address Resolution Protocol (protokół rozwiązywania adresów) - protokół odwzorowujący adresy IP na adresy MAC w sieci lokalnej.

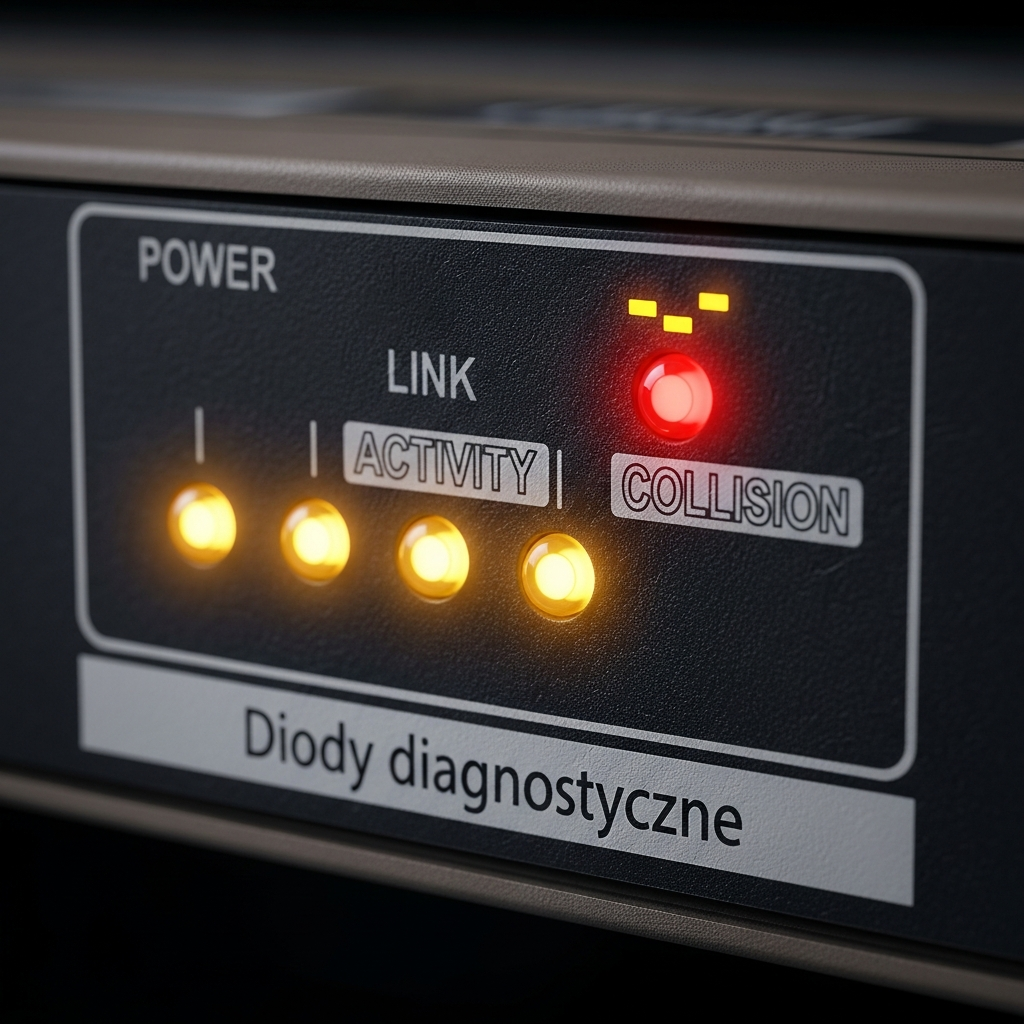

Diody LED na panelu przednim huba dostarczają informacji o stanie fizycznym każdego portu, co pozwala szybko zlokalizować problemy z okablowaniem lub awarię karty sieciowej. Dioda Link świeci się, gdy wykryta zostanie fizyczna ciągłość obwodu między hubem a urządzeniem końcowym. Jeżeli dioda nie świeci, najczęstszą przyczyną jest uszkodzony kabel, nieprawidłowo zaciśnięte złącze lub wyłączone urządzenie po drugiej stronie.

Dioda Collision (kolizja) zapala się przy wykryciu kolizji na danym porcie, a jej częste miganie świadczy o przeciążeniu sieci. W dobrze zaprojektowanej sieci z przełącznikami dioda ta nie powinna się zapalać wcale, ponieważ każdy port stanowi osobną domenę kolizyjną. Doświadczony administrator sieci potrafi na podstawie obserwacji diod na hubie ocenić stopień wykorzystania łącza i wskazać port lub rodzaj zdarzenia; identyfikacja konkretnej stacji wymaga analizatora.

Skróty użyte w tym slajdzie:
LED - Light-Emitting Diode (dioda elektroluminescencyjna) - dioda świecąca stosowana jako wskaźnik stanu.
ACT - Activity (aktywność) - oznaczenie diody sygnalizującej transmisję danych na porcie.
COL - Collision (kolizja) - oznaczenie diody sygnalizującej wykrycie kolizji na porcie.

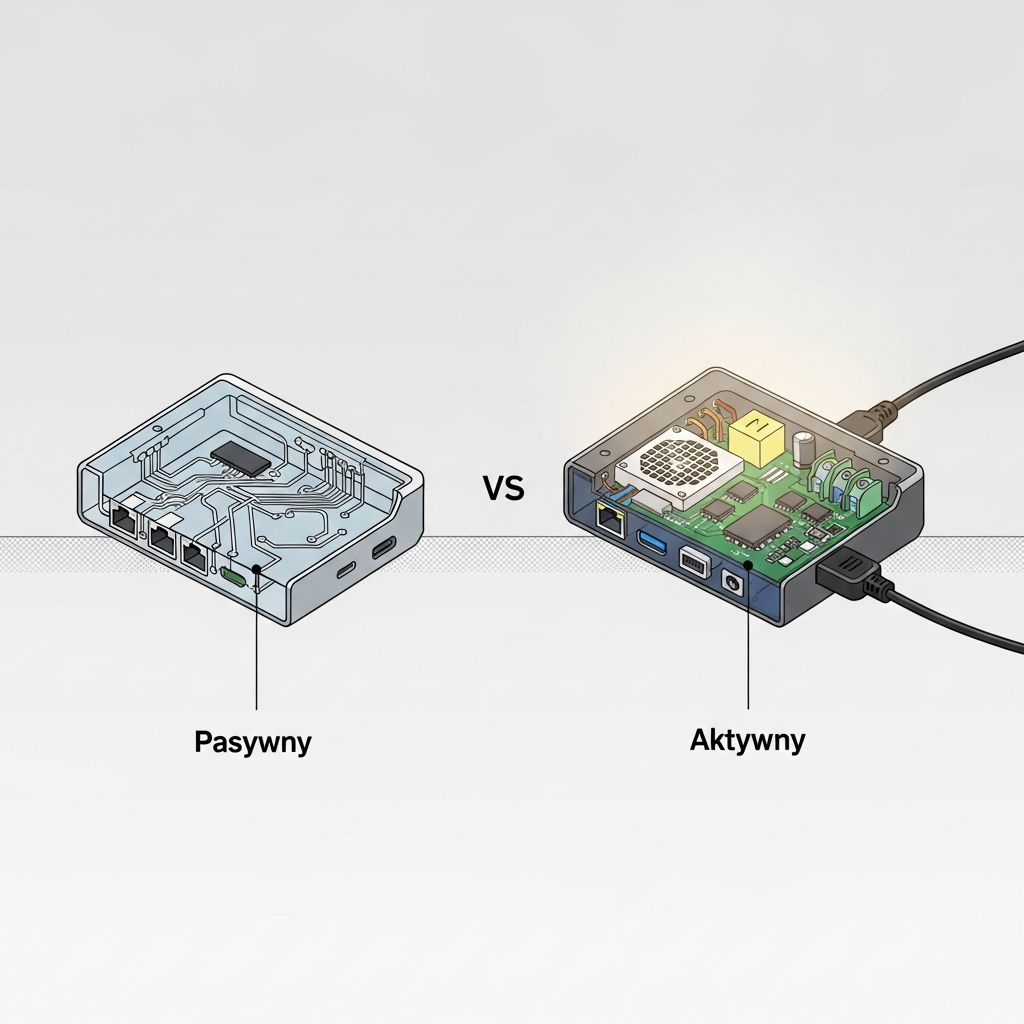

W hubach pasywnych sygnał elektryczny jest jedynie rozgałęziany - nie podlega żadnej obróbce, co oznacza, że tłumienie rośnie z każdym dodanym portem. Hub aktywny, wyposażony w układ regeneracji sygnału (retiming), regeneruje sygnał i odtwarza jego synchronizację, ale nie usuwa wszystkich zakłóceń. Z tego powodu huby pasywne stosowano wyłącznie w bardzo krótkich segmentach sieci, natomiast aktywne pozwalały na zachowanie pełnej specyfikacji 10BASE-T.

W praktyce huby pasywne szybko zarzucono, ponieważ nawet niewielkie odległości powodowały przekroczenie dopuszczalnego tłumienia. Huby aktywne, mimo że pobierały energię, były de facto prostymi wzmacniaczami wieloportowymi. Współczesne przełączniki Ethernet całkowicie wyparły oba typy, oferując izolację domen kolizyjnych.

Skróty użyte w tym slajdzie:
3R - re-amplify, re-shape, re-time (wzmocnienie, kształtowanie i synchronizacja) - proces pełnej regeneracji sygnału cyfrowego.

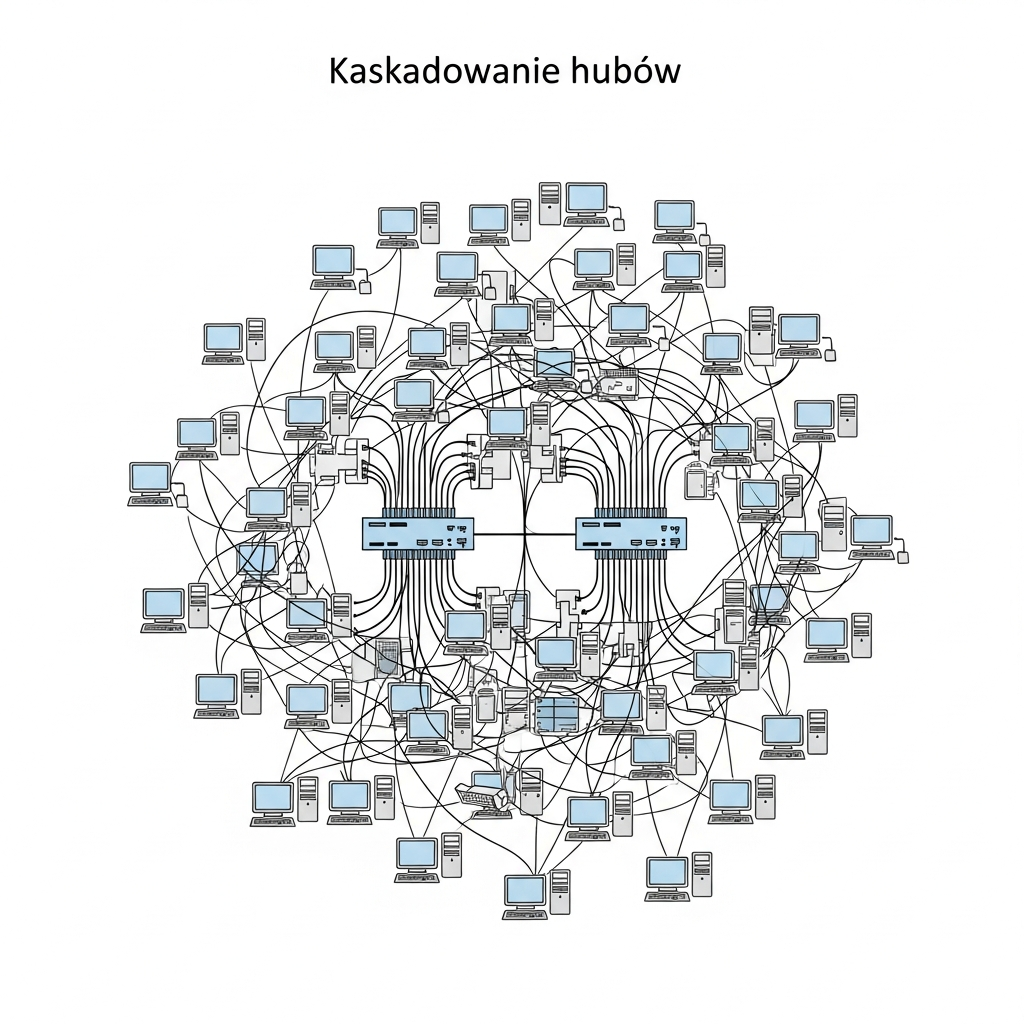

Łączenie kaskadowe hubów (daisy chaining) umożliwiało budowanie rozleglejszych topologii gwiazdy rozszerzonej, ale każdy kolejny hub zwiększał opóźnienie propagacyjne. Kluczowym ograniczeniem była reguła 5-4-3 dla Ethernetu 10BASE-T - maksymalnie pięć segmentów, cztery huby i tylko trzy segmenty mogące zawierać stacje końcowe. Porty uplink w hubach były często realizowane jako wewnętrznie skrosowane, co eliminowało potrzebę stosowania przewodu krosowanego.

Gdy brakowało dedykowanego portu uplink, stosowano kabel krosowany (crossover), który zamieniał pary nadawcze i odbiorcze. Współczesne interfejsy Auto MDI/MDI-X automatycznie wykrywają typ połączenia i dostosowują wewnętrzne okablowanie, czyniąc rozróżnienie między kablem prostym a krosowanym zbędnym. Auto MDI/MDI-X jest funkcją powszechnie implementowaną, a auto-negocjacja jest opisana w IEEE 802.3.

Skróty użyte w tym slajdzie:
MDI/MDI-X - Medium Dependent Interface / Medium Dependent Interface Crossover (MDI/MDI-X; interfejs zależny od medium / jego skrosowany wariant) - standardowy i zamienny układ pinów portu miedzianego.
IEEE - Institute of Electrical and Electronics Engineers (Instytut Inżynierów Elektryków i Elektroników) - organizacja opracowująca standardy, między innymi Ethernet.

Konwerter mediów pełni funkcję przezroczystego łącza fizycznego - nie modyfikuje ramek ani nie ingeruje w adresację MAC, działa wyłącznie na poziomie sygnału elektrycznego lub optycznego. Typowym zastosowaniem jest łączenie starego urządzenia z interfejsem 100BASE-TX ze światłowodową infrastrukturą szkieletową bez wymiany sprzętu. W zależności od modelu konwertery potrafią obsługiwać wiele standardów, od 10BASE-T aż do 10GBASE-T po stronie miedzianej.

Konwertery mediów występują jako samodzielne urządzenia biurkowe oraz w wersjach kasetowych montowanych w szafach telekomunikacyjnych. Niektóre modele oferują wbudowany zasilacz awaryjny lub obsługę PoE, co pozwala zasilać kamerę IP po kablu miedzianym, jednocześnie wysyłając dane światłowodem. Producenci często wyposażają je w diody LED sygnalizujące obecność nośnej (link) i aktywność transmisji.

Skróty użyte w tym slajdzie:
L1 - Layer 1 (warstwa 1) - pierwsza, fizyczna warstwa modelu OSI.
RJ-45 - potoczna nazwa złącza 8P8C; Registered Jack 45 to standard okablowania telekomunikacyjnego, a nie nazwa samego złącza.
MAC - Media Access Control (kontrola dostępu do medium) - adres sprzętowy interfejsu sieciowego lub podwarstwa sterująca dostępem do medium.
PoE - Power over Ethernet (zasilanie przez Ethernet) - przesyłanie energii elektrycznej i danych tym samym kablem.
IP - Internet Protocol (protokół internetowy) - protokół warstwy sieciowej odpowiedzialny za adresowanie i trasowanie pakietów.
LED - Light-Emitting Diode (dioda elektroluminescencyjna) - dioda świecąca stosowana jako wskaźnik stanu.

W konwerterze mediów nadajnik elektryczny kształtuje sygnał w standardzie odpowiednim dla skrętki (np. MLT-3 dla 100BASE-TX), po czym układ laserowy lub LED przetwarza go na impuls światła o długości fali 850/1300 nm dla włókna wielomodowego oraz 1310/1550 nm dla włókna jednomodowego, zależnie od standardu. Strona odbiorcza działa odwrotnie: fotodioda PIN lub lawinowa przekształca strumień fotonów z powrotem na zmiany napięcia, a wzmacniacz transimpedancyjny przywraca je do poziomu wymaganego przez układ cyfrowy. Cały proces zachodzi w czasie rzeczywistym, bez buforowania ani sprawdzania poprawności ramek.

Transparentność konwertera oznacza, że nie zmienia on zawartości ramki ani nie dodaje własnych znaczników czasu, przez co jest niewidoczny dla protokołów wyższych warstw, takich jak IP czy TCP. W praktyce oznacza to jednak, że konwerter nie koryguje błędów transmisji powstałych w medium optycznym - wykrywanie uszkodzeń pozostaje domeną kodowania linii i sum kontrolnych warstwy 2. Konwerter może też sygnalizować utratę sygnału optycznego (LOS) na poziomie warstwy fizycznej.

Skróty użyte w tym slajdzie:
RJ-45 - potoczna nazwa złącza 8P8C; Registered Jack 45 to standard okablowania telekomunikacyjnego, a nie nazwa samego złącza.
SFP - Small Form-factor Pluggable (wymienny moduł transceivera o małej obudowie) - moduł dostosowujący port do medium i standardu transmisji.
PoE - Power over Ethernet (zasilanie przez Ethernet) - przesyłanie energii elektrycznej i danych tym samym kablem.
MLT-3 - Multi-Level Transmit 3 (trójpoziomowe kodowanie transmisji) - kod liniowy stosowany w 100BASE-TX.
PIN - Positive-Intrinsic-Negative (struktura półprzewodnikowa dodatnio-domieszkowana, samoistna, ujemnie domieszkowana) - typ fotodiody stosowanej w odbiornikach optycznych.
LED - Light-Emitting Diode (dioda elektroluminescencyjna) - dioda świecąca stosowana jako wskaźnik stanu.
IP - Internet Protocol (protokół internetowy) - protokół warstwy sieciowej odpowiedzialny za adresowanie i trasowanie pakietów.
TCP - Transmission Control Protocol (protokół sterowania transmisją) - protokół warstwy transportowej zapewniający niezawodne połączenie.
LOS - Loss of Signal (utrata sygnału) - sygnalizacja braku sygnału optycznego na wejściu.

Łączenie budynków za pomocą konwerterów mediów jest ekonomiczną alternatywą dla układania światłowodu na zewnątrz w rurach kanalizacji teletechnicznej - konwertery instaluje się po obu stronach istniejącego już światłowodu lub dzierżawionego łącza transmisyjnego. W środowiskach przemysłowych konwertery odporne na wysokie temperatury i wibracje umożliwiają integrację starszych sterowników PLC z nowoczesną siecią Ethernet. W systemach telewizji dozorowej (CCTV) konwertery przedłużają zasięg transmisji danych nawet do 2 km przy użyciu jednowłóknowego światłowodu; zasilanie PoE jest podawane po stronie miedzianej.

Konwertery znajdują także zastosowanie w sieciach operatorskich, gdzie pełnią rolę interfejsu granicznego między miedzianą infrastrukturą abonencką a optycznym szkieletem agregującym. Niektóre modele obsługują protokół OAM (Operations, Administration and Maintenance) zgodny z IEEE 802.3ah, umożliwiając zdalne monitorowanie tłumienia i temperatury pracy lasera. Dzięki kasetom konwerterowym w szafie dystrybucyjnej można elastycznie mieszać moduły o różnych standardach bez wymiany całej ramki montażowej.

Skróty użyte w tym slajdzie:
PoE - Power over Ethernet (zasilanie przez Ethernet) - przesyłanie energii elektrycznej i danych tym samym kablem.
IP - Internet Protocol (protokół internetowy) - protokół warstwy sieciowej odpowiedzialny za adresowanie i trasowanie pakietów.
PLC - Programmable Logic Controller (programowalny sterownik logiczny) - przemysłowe urządzenie sterujące.
CCTV - Closed-Circuit Television (telewizja przemysłowa) - system kamer monitoringu.
OAM - Operations, Administration and Maintenance (eksploatacja, administracja i utrzymanie) - zestaw funkcji monitorowania i zarządzania łączem.
IEEE - Institute of Electrical and Electronics Engineers (Instytut Inżynierów Elektryków i Elektroników) - organizacja opracowująca standardy, między innymi Ethernet.

Światłowód wielomodowy (MMF) ma średnicę rdzenia 50 lub 62,5 µm i pracuje z długościami fal 850 nm i 1300 nm; współczesne systemy stosują lasery VCSEL, a zasięg ogranicza dyspersja modalna do kilkuset metrów. Światłowód jednomodowy (SMF) charakteryzuje się rdzeniem o średnicy zaledwie 8-10 µm i wymaga droższych laserów o wąskiej wiązce, jednak osiąga łącza rzędu kilkudziesięciu kilometrów bez regeneracji. Wybór między MMF a SMF zależy więc od odległości oraz budżetu mocy optycznej dostępnego w projekcie.

Złącze SC o kwadratowym korpusie push-pull jest najczęściej spotykane w sieciach operatorskich, natomiast LC o mniejszych rozmiarach (form factor SFF) dominuje w szafach serwerowych i przełącznikach z dużą gęstością portów. Złącze ST z bagnetowym mechanizmem obrotowym wywodzi się z sieci przemysłowych i jest stopniowo wypierane przez SC i LC. Złącze FC, wyposażone w gwintowany pierścień zabezpieczający przed przypadkowym rozłączeniem, stosuje się głównie w trudnych warunkach wibracyjnych oraz w pomiarach laboratoryjnych.

Skróty użyte w tym slajdzie:
MMF - Multi-Mode Fiber (światłowód wielomodowy) - włókno, w którym propaguje się wiele modów.
SMF - Single-Mode Fiber (światłowód jednomodowy) - włókno o małym rdzeniu, w którym propaguje się jeden mod.
VCSEL - Vertical-Cavity Surface-Emitting Laser (laser powierzchniowo emitujący z pionową wnęką) - półprzewodnikowy laser stosowany w transmisji wielomodowej.
LED - Light-Emitting Diode (dioda elektroluminescencyjna) - dioda świecąca stosowana jako źródło światła lub wskaźnik stanu.
LAN - Local Area Network (sieć lokalna) - sieć obejmująca ograniczony obszar.
SC - Subscriber Connector (złącze abonenckie) - światłowodowe złącze push-pull o kwadratowym korpusie.
LC - Lucent Connector (złącze Lucent) - małe złącze światłowodowe o feruli 1,25 mm.
ST - Straight Tip (złącze z prostym końcem) - światłowodowe złącze z mocowaniem bagnetowym.
FC - Ferrule Connector (złącze z ferulą) - światłowodowe złącze z gwintowanym pierścieniem.
SFF - Small Form Factor (mała obudowa) - określenie kompaktowych złączy i modułów.
OM3 - Optical Multimode 3 (kategoria włókna wielomodowego 3) - znormalizowana klasa włókna wielomodowego dla określonych zasięgów.
OM4 - Optical Multimode 4 (kategoria włókna wielomodowego 4) - znormalizowana klasa włókna wielomodowego dla określonych zasięgów.

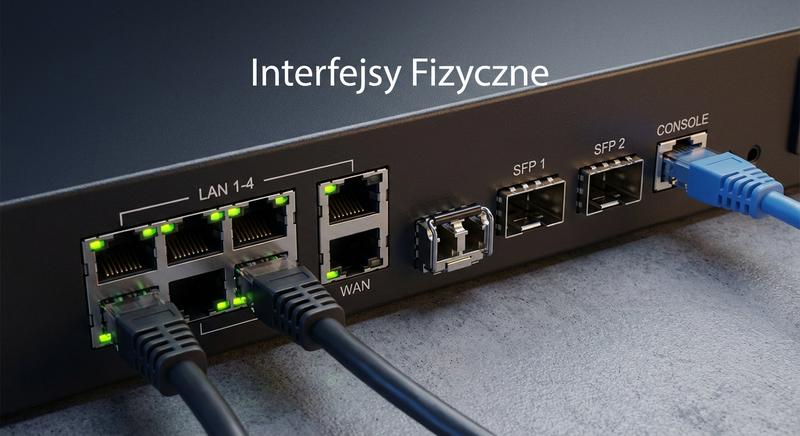

Moduły SFP (Small Form-Factor Pluggable) standaryzowano w specyfikacji INF-8074, która określa wymiary mechaniczne 56,5 × 13,4 × 8,5 mm (długość × szerokość × wysokość) oraz interfejs elektryczny zgodny z protokołem zarządzania I2C. SFP+ zwiększa szybkość transmisji do 10 Gb/s przy zachowaniu tych samych wymiarów fizycznych, co umożliwia bezproblemową modernizację starszych urządzeń przez wymianę modułu. QSFP (Quad SFP) łączy cztery kanały w jednej obudowie, osiągając przepływności 40 Gb/s (QSFP+) i 100 Gb/s (QSFP28) przy użyciu równoległych włókien światłowodowych.

Moduły SFP są hot-swappable, co oznacza, że można je wymieniać bez wyłączania urządzenia - system automatycznie wykrywa nowy moduł i negocjuje parametry łącza. Każdy moduł przechowuje w pamięci EEPROM dane identyfikacyjne (producent, typ, zasięg, długość fali), które są odczytywane przez przełącznik w celu weryfikacji zgodności. Moduły często udostępniają funkcje diagnostyki DDM/DOM. W sieciach operatorskich stosuje się moduły CWDM i DWDM, które multipleksują wiele długości fali w jednym włóknie, znacznie zwiększając przepustowość istniejącej infrastruktury światłowodowej.

Skróty użyte w tym slajdzie:
SFP - Small Form-factor Pluggable (wymienny moduł transceivera o małej obudowie) - moduł dostosowujący port urządzenia do medium i standardu transmisji.
SFP+ - Small Form-factor Pluggable Plus (rozszerzona wersja SFP) - wariant modułu SFP obsługujący 10 Gb/s.
SFP28 - Small Form-factor Pluggable 28 (wersja SFP dla łączy 25 Gb/s) - moduł SFP obsługujący 25 Gb/s.
QSFP - Quad Small Form-factor Pluggable (poczwórny wymienny moduł o małej obudowie) - moduł łączący cztery kanały transmisyjne.
QSFP+ - Quad Small Form-factor Pluggable Plus (rozszerzony QSFP) - wariant obsługujący 40 Gb/s.
QSFP28 - Quad Small Form-factor Pluggable 28 (wersja QSFP dla 100 Gb/s) - wariant obsługujący 100 Gb/s.
I2C - Inter-Integrated Circuit (szeregowa magistrala międzykukładowa) - dwuprzewodowy interfejs komunikacji układów scalonych.
EEPROM - Electrically Erasable Programmable Read-Only Memory (elektrycznie kasowalna pamięć stała) - pamięć przechowująca dane identyfikacyjne modułu.
DDM/DOM - Digital Diagnostic Monitoring / Digital Optical Monitoring (cyfrowy monitoring diagnostyczny/optyczny) - funkcja monitorowania parametrów pracy modułu.
CWDM - Coarse Wavelength Division Multiplexing (zgrubne multipleksowanie falowe) - multipleksacja wielu długości fali o szerokim odstępie.
DWDM - Dense Wavelength Division Multiplexing (gęste multipleksowanie falowe) - multipleksacja wielu długości fali o małym odstępie.

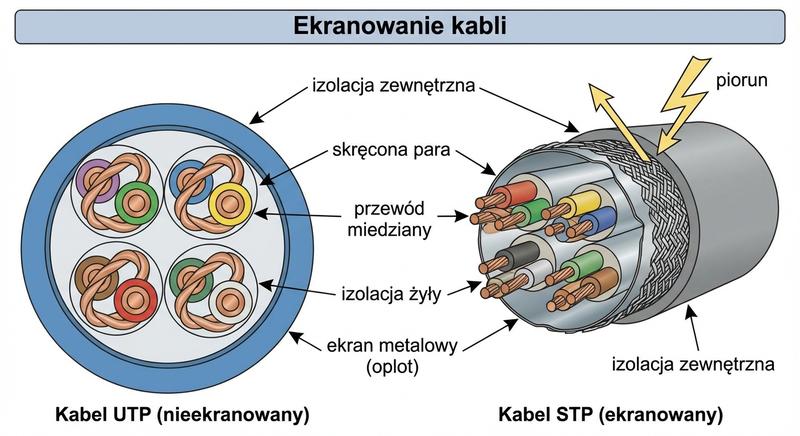

Tłumienie sygnału w skrętce miedzianej wynika głównie ze strat rezystancyjnych w przewodniku oraz strat dielektrycznych w izolacji. Straty w przewodniku rosną w przybliżeniu z pierwiastkiem częstotliwości, a straty dielektryczne w przybliżeniu liniowo z częstotliwością - dla 100 MHz (kategoria 5e) tłumienie sięga około 22 dB na 100 m. Szumy elektromagnetyczne (EMI) pochodzące od silników, transformatorów czy sąsiednich kabli zakłócają transmisję przez zjawisko przesłuchu (NEXT) oraz zakłóceń sygnału wspólnego. Ekranowanie kabla (folia aluminiowa lub oplot miedziany) redukuje przenikanie zakłóceń zewnętrznych, ale wymaga prawidłowego uziemienia, w przeciwnym razie działa jak antena.

W nazewnictwie ISO/IEC 11801 rozróżnia się konstrukcje U/UTP, F/UTP, U/FTP, S/FTP i F/FTP. F/UTP ma foliowe ekranowanie obejmujące wszystkie pary, natomiast S/FTP dodatkowo ekranuje każdą parę osobno, co znacznie podnosi odporność na przesłuchy międzyparowe. Mimo ekranowania limit 100 m pozostaje nieprzekraczalny ze względu na tłumienie - przy dłuższych odcinkach konieczne jest zastosowanie regeneratorów lub przejście na medium światłowodowe. Projektanci sieci przemysłowych często wybierają kable F/UTP/S/FTP, aby spełnić rygorystyczne normy kompatybilności elektromagnetycznej (EMC) narzucane przez dyrektywę 2014/30/UE.

Skróty użyte w tym slajdzie:
EMI - Electromagnetic Interference (zakłócenia elektromagnetyczne) - zakłócenia wywołane polami elektromagnetycznymi innych urządzeń.
dB - decibel (decybel) - logarytmiczna jednostka stosunku mocy lub poziomu sygnału.
NEXT - Near-End Crosstalk (przesłuch zbliżny) - przenikanie sygnału z jednej pary do drugiej mierzone przy tym samym końcu kabla.
ISO - International Organization for Standardization (Międzynarodowa Organizacja Normalizacyjna) - organizacja opracowująca normy międzynarodowe.
IEC - International Electrotechnical Commission (Międzynarodowa Komisja Elektrotechniczna) - organizacja normalizacyjna współtworząca normy ISO/IEC.
U/UTP - Unshielded/Unshielded Twisted Pair (skrętka nieekranowana) - brak ekranu globalnego i ekranów par.
F/UTP - Foiled/Unshielded Twisted Pair (skrętka z folią globalną) - foliowy ekran wokół wszystkich par, bez ekranów par.
U/FTP - Unshielded/Foiled Twisted Pair (skrętka z folią na parach) - brak ekranu globalnego, foliowy ekran każdej pary.
S/FTP - Screened/Foiled Twisted Pair (skrętka z oplotem i folią na parach) - oplot globalny i foliowy ekran każdej pary.
F/FTP - Foiled/Foiled Twisted Pair (skrętka z folią globalną i na parach) - foliowy ekran globalny oraz foliowy ekran każdej pary.
EMC - Electromagnetic Compatibility (kompatybilność elektromagnetyczna) - zdolność urządzeń do poprawnej pracy w obecności zakłóceń bez ich nadmiernego emitowania.

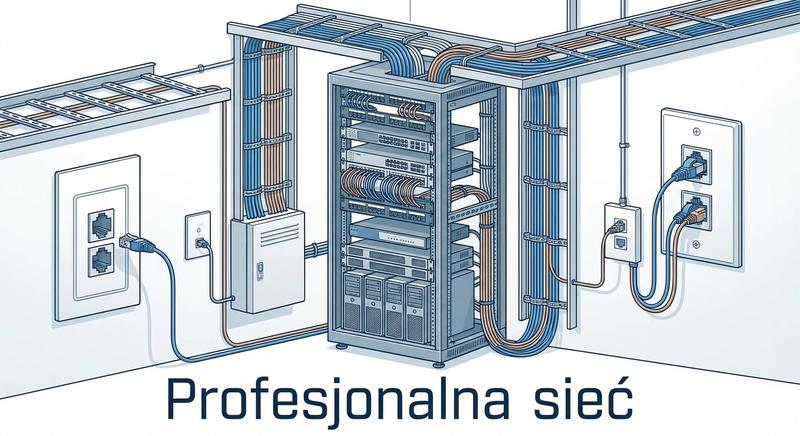

Okablowanie poziome (horizontal cabling) obejmuje odcinki od panelu krosowego w szafie dystrybucyjnej do gniazda abonenckiego w biurze, przy czym maksymalna długość stałego okablowania poziomego wynosi 90 m, a cały kanał wraz z kablami krosowymi i przyłączeniowymi nie przekracza 100 m. Okablowanie szkieletowe (backbone) łączy szafy piętrowe z głównym punktem dystrybucyjnym, może wykorzystywać światłowód lub skrętkę i podlega łagodniejszym ograniczeniom odległości. Okablowanie kampusowe rozciąga się między budynkami, prawie zawsze w technologii światłowodowej jednomodowej, często z redundancją w topologii pierścienia.

Rodzina norm EN 50173 dzieli instalację na bloki dystrybucyjne: kampusowy (CD), budynkowy (BD) i piętrowy (FD), precyzując wymagania dotyczące tłumienia, przesłuchu i impedancji dla każdego odcinka. BD to dystrybutor budynkowy, CD to dystrybutor kampusowy, a FD to dystrybutor piętrowy. Norma EN 50173-1 (wersja ogólna) oraz EN 50173-2 (dla biur) są zharmonizowane z międzynarodowym standardem ISO/IEC 11801. Spełnienie tych norm jest warunkiem uzyskania gwarancji producenta systemu okablowania, która często obejmuje 15-25 lat poprawnej pracy instalacji.

Skróty użyte w tym slajdzie:
EN - European Norm (norma europejska) - oznaczenie normy przyjętej w Europie.
ISO - International Organization for Standardization (Międzynarodowa Organizacja Normalizacyjna) - organizacja opracowująca normy międzynarodowe.
IEC - International Electrotechnical Commission (Międzynarodowa Komisja Elektrotechniczna) - organizacja normalizacyjna współtworząca normy ISO/IEC.
CD - Campus Distributor (dystrybutor kampusowy) - punkt dystrybucji łączący budynki w kampusie.
BD - Building Distributor (dystrybutor budynkowy) - punkt dystrybucji w budynku.
FD - Floor Distributor (dystrybutor piętrowy) - punkt dystrybucji na piętrze.

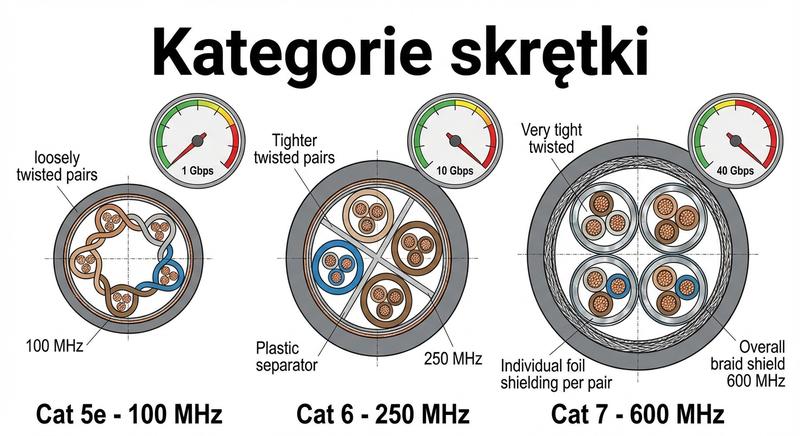

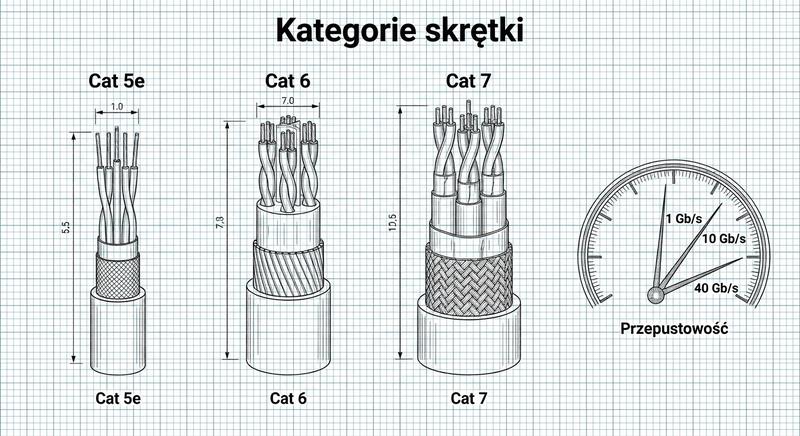

Cat 5e (Enhanced) pracuje do 100 MHz i jest minimalnym wymaganiem dla sieci 1000BASE-T, choć w praktyce jej parametry ledwie spełniają potrzeby gigabitowego Ethernetu na dłuższych odcinkach. Cat 6 podnosi częstotliwość do 250 MHz i wprowadza surowsze limity przesłuchu (PS-NEXT), co pozwala niezawodnie transmitować 1 Gb/s oraz 10 Gb/s na dystansie do 55 m. Cat 6a (Augmented) zwiększa pasmo do 500 MHz i zapewnia pełną obsługę 10GBASE-T na 100 m dzięki lepszej izolacji i większej średnicy przewodników.

Cat 7 i Cat 7a, pracujące odpowiednio do 600 i 1000 MHz, należą do norm ISO/IEC 11801, a nie do standardów TIA. Wymagają ekranowania każdej pary z osobna oraz wspólnego oplotu, a ich złącza są przystosowane do obudów GG45 (mechanicznie zgodnej z RJ-45) lub TERA (niezgodnej z RJ-45). Cat 8 (8.1 i 8.2) zaprojektowano z myślą o centrach danych: przy paśmie 2000 MHz umożliwia transmisję 25GBASE-T i 40GBASE-T na odcinku do 30 m. Mimo pojawiania się coraz wyższych kategorii, w biurach wciąż dominuje Cat 6a ze względu na optymalny stosunek kosztu do osiągów.

Skróty użyte w tym slajdzie:
Cat - Category (kategoria) - oznaczenie klasy parametrów transmisyjnych skrętki.
ISO - International Organization for Standardization (Międzynarodowa Organizacja Normalizacyjna) - organizacja opracowująca normy międzynarodowe.
IEC - International Electrotechnical Commission (Międzynarodowa Komisja Elektrotechniczna) - organizacja normalizacyjna współtworząca normy ISO/IEC.
TIA - Telecommunications Industry Association (Stowarzyszenie Przemysłu Telekomunikacyjnego) - organizacja opracowująca standardy okablowania.
S/FTP - Screened/Foiled Twisted Pair (skrętka z oplotem i folią na parach) - konstrukcja z ekranem globalnym i osobnym ekranem każdej pary.
RJ-45 - potoczna nazwa złącza 8P8C; Registered Jack 45 to standard okablowania telekomunikacyjnego, a nie nazwa samego złącza.
PS-NEXT - Power Sum Near-End Crosstalk (sumaryczny przesłuch zbliżny) - suma przesłuchów zbliżnych od wszystkich pozostałych par.

Kabel U/UTP (Unshielded Twisted Pair) jest najtańszy i najłatwiejszy w instalacji, ponieważ brak ekranowania upraszcza zakańczanie i eliminuje problemy z uziemieniem - sprawdza się w biurach o niskim poziomie zakłóceń elektromagnetycznych. F/UTP dodaje foliowe ekranowanie pod płaszczem zewnętrznym, które tłumi zakłócenia zewnętrzne, ale wymaga starannego uziemienia paneli krosowych i gniazd. S/FTP z osobnym ekranem dla każdej pary stosuje się w środowiskach przemysłowych o silnych polach elektromagnetycznych, np. w halach produkcyjnych z wielkimi silnikami elektrycznymi.

Wybór między ekranowaniem a brakiem ekranowania wpływa nie tylko na odporność na zakłócenia, lecz także na dopuszczalną długość łącza - ekranowanie zmniejsza emisję sygnału na zewnątrz, co ma znaczenie w instalacjach wymagających spełnienia norm EMC. Niewłaściwe uziemienie ekranowanych kabli powoduje efekt pętli masy, indukujący prądy wyrównawcze, które generują szumy i mogą uszkodzić interfejsy sieciowe. W nowoczesnych biurach często stosuje się kompromis w postaci kabla F/UTP (folia na wszystkich parach, brak ekranowania poszczególnych par), łączącego umiarkowaną odporność na EMI z łatwością montażu.

Skróty użyte w tym slajdzie:
U/UTP - Unshielded/Unshielded Twisted Pair (skrętka nieekranowana) - brak ekranu globalnego i ekranów par.
F/UTP - Foiled/Unshielded Twisted Pair (skrętka z folią globalną) - foliowy ekran wokół wszystkich par, bez ekranów par.
FTP - Foiled Twisted Pair (skrętka z foliowym ekranem) - potoczne określenie kabla F/UTP.
U/FTP - Unshielded/Foiled Twisted Pair (skrętka z folią na parach) - brak ekranu globalnego, foliowy ekran każdej pary.
S/FTP - Screened/Foiled Twisted Pair (skrętka z oplotem i folią na parach) - oplot globalny i foliowy ekran każdej pary.
STP - Shielded Twisted Pair (skrętka ekranowana) - ogólne określenie skrętki z ekranowaniem, nie tylko kabla S/FTP.
F/FTP - Foiled/Foiled Twisted Pair (skrętka z folią globalną i na parach) - foliowy ekran globalny oraz foliowy ekran każdej pary.
EMI - Electromagnetic Interference (zakłócenia elektromagnetyczne) - zakłócenia wywołane polami elektromagnetycznymi innych urządzeń.
EMC - Electromagnetic Compatibility (kompatybilność elektromagnetyczna) - zdolność urządzeń do poprawnej pracy w obecności zakłóceń bez ich nadmiernego emitowania.

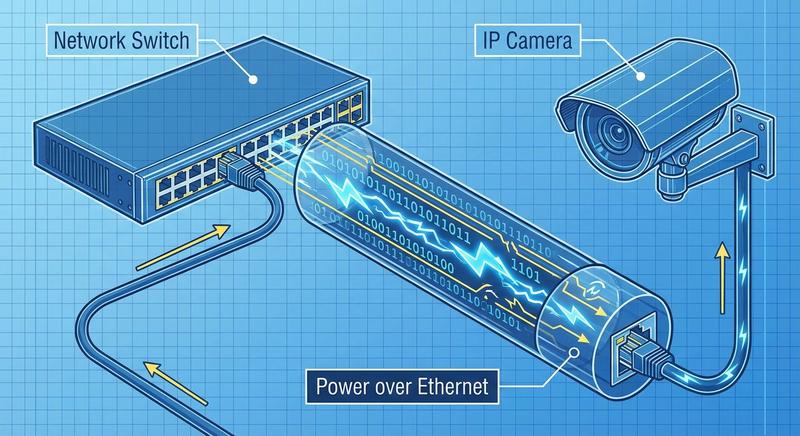

Standard IEEE 802.3af (PoE) dostarcza do 15,4 W na port przy napięciu 48 V, z czego do urządzenia końcowego dociera maksymalnie 12,95 W po uwzględnieniu strat w kablu - wystarcza to dla kamer IP i telefonów VoIP. IEEE 802.3at (PoE+) zwiększa moc do 30 W PSE i 25,5 W PD na port, umożliwiając zasilanie punktów dostępowych Wi-Fi 802.11ac i kamer z obrotnicą. Najnowszy IEEE 802.3bt (PoE++ Typ 3 i 4) dostarcza odpowiednio 60 W PSE i 51 W PD oraz 90 W PSE i 71,3 W PD, co pozwala zasilać komputery all-in-one, monitory LED oraz systemy oświetleniowe LED bez osobnego przewodu zasilającego.

Zasilanie PoE realizowane jest przez dwie metody: tryb A (phantom power) wykorzystuje pary transmisyjne 1/2 i 3/6, natomiast tryb B podaje napięcie na pary rezerwowe 4/5 i 7/8. Urządzenie źródłowe (PSE - Power Sourcing Equipment) przed podaniem napięcia przeprowadza procedurę detekcji, sprawdzając rezystancję pętli w zakresie 19-26,5 kΩ, co zapobiega uszkodzeniu urządzeń niekompatybilnych z PoE. Klasyfikacja mocy (klasy 0-8 w zależności od standardu) pozwala PSE optymalnie przydzielać budżet mocy dostępny w przełączniku i sygnalizować przekroczenie limitu.

Skróty użyte w tym slajdzie:
PoE - Power over Ethernet (zasilanie przez Ethernet) - przesyłanie energii elektrycznej i danych tym samym kablem.
PoE+ - Power over Ethernet Plus (rozszerzone zasilanie PoE) - standard IEEE 802.3at zwiększający moc na port.
PoE++ - Power over Ethernet Plus Plus (jeszcze wydajniejsze PoE) - standard IEEE 802.3bt dla urządzeń o większym poborze mocy.
IEEE - Institute of Electrical and Electronics Engineers (Instytut Inżynierów Elektryków i Elektroników) - organizacja opracowująca standardy, między innymi Ethernet.
PSE - Power Sourcing Equipment (urządzenie źródłowe zasilania) - urządzenie dostarczające energię w PoE.
PD - Powered Device (urządzenie zasilane) - urządzenie pobierające energię przez PoE.
PTZ - Pan-Tilt-Zoom (obrót, pochylenie, zbliżenie) - funkcja sterowania kamerą.
IP - Internet Protocol (protokół internetowy) - protokół warstwy sieciowej odpowiedzialny za adresowanie i trasowanie pakietów.
VoIP - Voice over IP (transmisja głosu przez IP) - telefonia wykorzystująca protokół IP.
LED - Light-Emitting Diode (dioda elektroluminescencyjna) - dioda świecąca stosowana jako wskaźnik stanu.

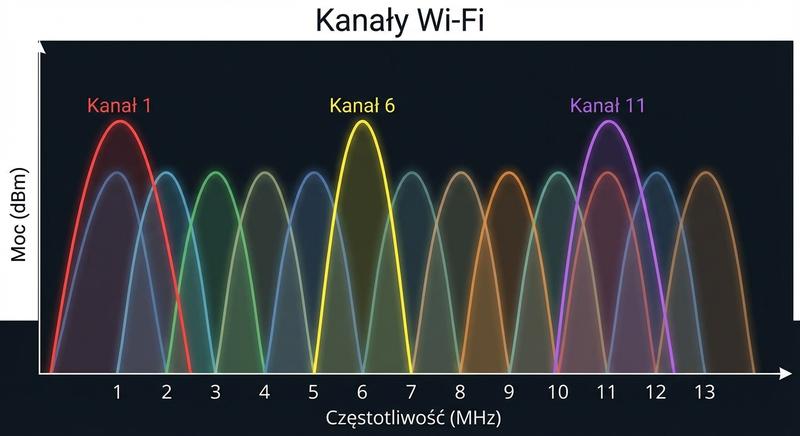

Sieci Wi-Fi działają w pasmach bezlicencyjnych ISM, które są współdzielone z innymi technologiami, takimi jak Bluetooth, ZigBee, kuchenki mikrofalowe (2,4 GHz) czy radary pogodowe (5 GHz). Warstwa fizyczna 802.11 definiuje nie tylko częstotliwość nośną, ale także schemat kodowania kanałów - w Ameryce Północnej w paśmie 2,4 GHz dostępne są trzy nienakładające się kanały (1, 6, 11) przy szerokości 20 MHz; w Europie stosuje się także inne układy, na przykład 1, 5, 9 i 13, podczas gdy w paśmie 5 GHz obowiązuje ich kilkanaście w zależności od regulacji lokalnych. Pasmo 6 GHz (Wi-Fi 6E) udostępnia dodatkowe 1200 MHz widma, co znacząco zmniejsza zagęszczenie i pozwala na szersze kanały 80 i 160 MHz. Wi-Fi 7 wprowadza jeszcze szersze kanały oraz wielołącze MLO.

Propagacja fal radiowych w warstwie 1 zależy od tłumienia w wolnej przestrzeni, odbić, dyfrakcji na krawędziach przeszkód oraz interferencji wielodrogowej (multipath). W przeciwieństwie do medium miedzianego, w radiowym kanale transmisyjnym nie ma stałej impedancji ani gwarantowanego poziomu sygnału - zmiany pogody, ruch osób i otwieranie drzwi mogą znacząco wpływać na charakterystykę kanału. Dlatego warstwa fizyczna 802.11 implementuje mechanizmy adaptacyjnego doboru modulacji i mocy nadawania, aby utrzymać łącze mimo zmiennych warunków propagacyjnych.

Skróty użyte w tym slajdzie:
IEEE - Institute of Electrical and Electronics Engineers (Instytut Inżynierów Elektryków i Elektroników) - organizacja opracowująca standardy, między innymi Ethernet i Wi-Fi.
ISM - Industrial, Scientific and Medical (przemysłowe, naukowe i medyczne) - zakres częstotliwości dopuszczony do bezlicencyjnego użytku w tych zastosowaniach.
MLO - Multi-Link Operation (praca wielołącza) - funkcja Wi-Fi 7 umożliwiająca jednoczesne korzystanie z wielu łączy.

ASK (Amplitude Shift Keying) zmienia amplitudę fali nośnej w zależności od transmitowanego bitu, co jest proste w implementacji, ale podatne na zakłócenia szumowe i tłumienie. FSK (Frequency Shift Keying) przełącza częstotliwość nośną między dwiema wartościami - wykorzystano je między innymi w standardzie Bluetooth oraz w starszych modemach telefonicznych. PSK (Phase Shift Keying) koduje dane przez zmianę fazy fali nośnej; wariant QPSK przesyła 2 bity na symbol, a 8-PSK - 3 bity, co zwiększa przepływność kosztem odporności na szum.

QAM (Quadrature Amplitude Modulation) łączy modulację amplitudy i fazy, tworząc dwuwymiarową konstelację symboli - 16-QAM przenosi 4 bity na symbol, 64-QAM - 6 bitów, a 256-QAM aż 8 bitów. W praktycznych systemach (np. Wi-Fi 802.11ac/ax) stosuje się adaptacyjny dobór schematu modulacji: przy silnym sygnale nadajnik przełącza się na wyższy rząd QAM - 802.11ac używa maksymalnie 256-QAM, a 1024-QAM wprowadzono w 802.11ax (Wi-Fi 6) - a przy słabym spada do BPSK lub QPSK. Wyższe rzędności QAM wymagają lepszego stosunku sygnału do szumu (SNR), ponieważ symbole w konstelacji są gęściej upakowane i łatwiej o błędną detekcję.

Skróty użyte w tym slajdzie:
ASK - Amplitude Shift Keying (kluczowanie amplitudy) - modulacja zmieniająca amplitudę fali nośnej.
FSK - Frequency Shift Keying (kluczowanie częstotliwości) - modulacja zmieniająca częstotliwość fali nośnej.
PSK - Phase Shift Keying (kluczowanie fazy) - modulacja zmieniająca fazę fali nośnej.
QPSK - Quadrature Phase Shift Keying (kwadraturowe kluczowanie fazy) - wariant PSK przenoszący 2 bity na symbol.
BPSK - Binary Phase Shift Keying (dwustanowe kluczowanie fazy) - najprostszy wariant PSK przenoszący 1 bit na symbol.
8-PSK - 8-Phase Shift Keying (ośmiostanowe kluczowanie fazy) - wariant PSK przenoszący 3 bity na symbol.
QAM - Quadrature Amplitude Modulation (modulacja amplitudy i fazy) - modulacja łącząca amplitudę i fazę, przenosząca kilka bitów na symbol.
SNR - Signal-to-Noise Ratio (stosunek sygnału do szumu) - miara jakości sygnału względem poziomu szumu.

Anteny dookólne promieniują energię równomiernie we wszystkich kierunkach w płaszczyźnie poziomej, co jest pożądane w punktach dostępowych obsługujących wielu klientów rozproszonych wokół urządzenia. Anteny kierunkowe (np. Yagi, panelowe lub paraboliczne) skupiają wiązkę w wąskim kącie od 15 do 60 stopni, uzyskując znacznie wyższy zysk wyrażany w decybelach izotropowych (dBi) - im węższa wiązka, tym dłuższy zasięg przy tej samej mocy nadawania. Anteny sektorowe pokrywają wycinek od 60 do 180 stopni i są standardem w sieciach operatorskich Wi-Fi oraz radiowych łączach punkt-wielopunkt.

Parametr zysku energetycznego anteny (gain) jest często mylony ze zwiększeniem mocy - w rzeczywistości antena pasywnie przekształca charakterystykę promieniowania, nie dodając energii. Polaryzacja anteny (liniowa pionowa, pozioma lub kołowa) musi być zgodna po obu stronach łącza, inaczej dochodzi do strat polaryzacyjnych sięgających kilkunastu decybeli. W nowoczesnych systemach MIMO (Multiple-Input Multiple-Output) stosuje się układy wielu anten o różnych polaryzacjach, co zwiększa przepustowość przez równoległą transmisję strumieni danych w tym samym paśmie.

Skróty użyte w tym slajdzie:
dBi - decibel isotropic (decybel izotropowy) - miara zysku anteny względem anteny izotropowej.
MIMO - Multiple-Input Multiple-Output (wiele wejść, wiele wyjść) - technika transmisji z wieloma antenami nadawczymi i odbiorczymi.

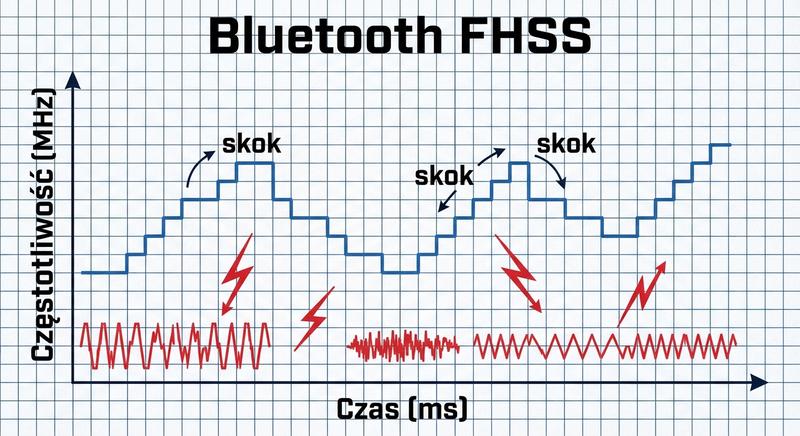

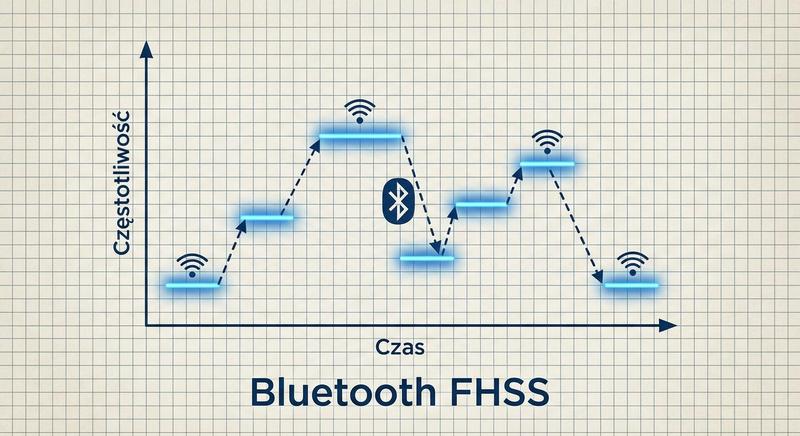

FHSS w Bluetooth dzieli pasmo 2,4 GHz na 79 kanałów o szerokości 1 MHz, zmieniając kanał 1600 razy na sekundę według pseudolosowej sekwencji znanej obu urządzeniom. Taka technika zapewnia odporność na zakłócenia wąskopasmowe oraz pozwala wielu sieciom Bluetooth współistnieć w tym samym obszarze bez wzajemnych kolizji. Sekwencja przeskoków jest uzgadniana podczas fazy parowania urządzeń.

Adaptive Frequency Hopping (AFH), wprowadzone w nowszych wersjach Bluetooth, dodatkowo omija zajęte kanały, wykrywając interferencje od innych technologii, np. Wi-Fi. W standardzie Bluetooth Low Energy (BLE) liczbę kanałów zmniejszono do 40, a szybkość skakania jest niższa, co oszczędza energię kosztem przepustowości. Dobór parametrów FHSS ma więc bezpośredni wpływ na zasięg, szybkość transmisji i żywotność baterii.

Skróty użyte w tym slajdzie:
FHSS - Frequency-Hopping Spread Spectrum (widmo rozpraszane przez przeskoki częstotliwości) - technika szybkiej zmiany częstotliwości nośnej według pseudolosowej sekwencji.
AFH - Adaptive Frequency Hopping (adaptacyjne przeskoki częstotliwości) - mechanizm omijania zajętych kanałów.
BLE - Bluetooth Low Energy (Bluetooth o niskim zużyciu energii) - energooszczędny wariant Bluetooth.
IoT - Internet of Things (internet rzeczy) - sieć połączonych urządzeń i czujników.

IrDA (Infrared Data Association) wykorzystuje pasmo światła podczerwonego o długości fali 850-900 nm, wymagając bezpośredniej widoczności między nadajnikiem a odbiornikiem. Maksymalna odległość transmisji w standardzie IrDA wynosi około 1 metra, a szybkość sięga 4 Mb/s w trybie Fast IrDA. Zastosowanie obejmowało głównie łączność z drukarkami, smartfonami i pilotami.

Podstawową wadą komunikacji IR jest konieczność utrzymania linii widzenia (LOS) oraz ograniczony kąt nadawania, zwykle do 30 stopni. Czynniki takie jak światło słoneczne, świetlówki czy kurz mogą znacząco pogarszać jakość połączenia. Mimo że Bluetooth i Wi-Fi niemal całkowicie wyparły IrDA z rynku urządzeń mobilnych, podczerwień wciąż jest używana w pilotach i niektórych systemach przemysłowych ze względu na niski koszt i prostotę implementacji.

Skróty użyte w tym slajdzie:
IrDA - Infrared Data Association (Stowarzyszenie Danych Podczerwieni) - standard bezprzewodowej komunikacji w podczerwieni.
IR - Infrared (podczerwień) - promieniowanie elektromagnetyczne o długości fali większej niż światło widzialne.
LOS - Line of Sight (linia widzenia) - wymóg bezpośredniej widoczności między nadajnikiem a odbiornikiem.

System RFID składa się z czytnika oraz tagów (etykiet), które mogą być pasywne (bez własnego źródła zasilania, pobierające energię z fali radiowej czytnika) lub aktywne (z własną baterią, o większym zasięgu do 100 m). Pasywne tagi pracują najczęściej w pasmach LF (125 kHz), HF (13,56 MHz) lub UHF (860-960 MHz), a ich zasięg waha się od kilku centymetrów do kilkunastu metrów w zależności od częstotliwości i mocy czytnika. W systemach UHF możliwy jest odczyt wielu tagów jednocześnie dzięki mechanizmowi antykolizyjnemu.

NFC jest standardem komunikacji zbliżeniowej opartym na technologii RFID, działającym na częstotliwości 13,56 MHz z maksymalną szybkością transmisji 424 kb/s. Charakterystyczną cechą NFC jest niezwykle krótki zasięg - do około 10 cm - co stanowi celowy mechanizm bezpieczeństwa utrudniający nieautoryzowany odczyt. NFC działa w trybach odczytu i zapisu, peer-to-peer oraz emulacji karty (Card Emulation). Tryb emulacji karty pozwala smartfonowi zachowywać się jak karta zbliżeniowa, co jest podstawą systemów płatności mobilnych, takich jak Google Wallet czy Apple Pay.

Skróty użyte w tym slajdzie:
RFID - Radio Frequency Identification (identyfikacja radiowa) - technologia identyfikacji obiektów za pomocą fal radiowych.
NFC - Near Field Communication (komunikacja bliskiego zasięgu) - standard komunikacji zbliżeniowej oparty na RFID.
LF - Low Frequency (niska częstotliwość) - pasmo częstotliwości stosowane między innymi w tagach RFID.
HF - High Frequency (wysoka częstotliwość) - pasmo częstotliwości stosowane między innymi w RFID i NFC.
UHF - Ultra High Frequency (ultrawysoka częstotliwość) - pasmo częstotliwości stosowane w tagach RFID o większym zasięgu.

Karta sieciowa (NIC) odpowiada za zamianę strumienia danych z postaci cyfrowej (ramki) na sygnał elektryczny lub optyczny zgodny z wymaganiami medium transmisyjnego. Proces ten obejmuje kodowanie liniowe, które zapewnia synchronizację zegarów nadawcy i odbiorcy oraz minimalizuje składową stałą sygnału. Każda karta ma unikalny adres MAC nadawany przez producenta, służący do identyfikacji w warstwie łącza danych (L2).

Mechanizm link pulse dotyczy głównie 10BASE-T i polega na okresowym wysyłaniu impulsów w celu wykrycia obecności połączenia. Auto-negocjacja wykorzystuje szybkie impulsy FLP (Fast Link Pulse). W interfejsach 10/100/1000 Mb/s używany jest standard Auto-Negotiation, który pozwala dwóm urządzeniom na automatyczne uzgodnienie najlepszego wspólnego trybu pracy: przepływności (10, 100 lub 1000 Mb/s) oraz typu łącza (półdupleks lub pełny dupleks). Nieprawidłowe działanie auto-negocjacji jest częstym źródłem problemów z wydajnością sieci, objawiającym się niedopasowaniem prędkości lub trybu dupleksu.

Skróty użyte w tym slajdzie:
OSI - Open Systems Interconnection (model połączenia systemów otwartych) - model odniesienia opisujący komunikację sieciową w siedmiu warstwach.
NIC - Network Interface Card (karta sieciowa) - interfejs łączący komputer z medium transmisyjnym.
MAC - Media Access Control (kontrola dostępu do medium) - adres sprzętowy interfejsu sieciowego lub podwarstwa sterująca dostępem do medium.
L2 - Layer 2 (warstwa 2) - warstwa łącza danych modelu OSI.
FLP - Fast Link Pulse (szybki impuls łącza) - impulsy używane w automatycznej negocjacji parametrów łącza.

Kodowanie Manchester, stosowane w sieciach Ethernet 10BASE-T, reprezentuje każdy bit przez zmianę poziomu napięcia w środku przedziału bitowego: przejście z niskiego poziomu na wysoki oznacza logiczną 1, a z wysokiego na niski logiczne 0. To samosynchronizujące kodowanie pozwala odbiornikowi odtworzyć sygnał zegara bez dodatkowej linii taktującej, ale kosztem podwojenia pasma w porównaniu z sygnałem nieskodowanym. Dla prędkości 100 Mb/s zastąpiono je wydajniejszym kodem 4B/5B z MLT-3.

Kodowanie PAM-5, stosowane w Gigabit Ethernet (1000BASE-T), wykorzystuje pięć poziomów napięcia do przesyłania 2 bitów na jeden symbol, co pozwala osiągnąć 1 Gb/s na czterech parach miedzianych kategorii 5e. Z kolei 64B/66B, używane w standardach światłowodowych 10GBASE-R i szybszych, dodaje tylko 2 bity narzutu na każde 64 bity danych, zapewniając 96,9% efektywności kodowania. Wybór konkretnego kodowania jest kompromisem między odpornością na błędy, wymaganym pasmem a złożonością implementacji sprzętowej.

Skróty użyte w tym slajdzie:
PAM-5 - 5-level Pulse Amplitude Modulation (pięciopoziomowa modulacja amplitudy impulsów) - kod liniowy 1000BASE-T przenoszący 2 bity na symbol.
PAM-16 - 16-level Pulse Amplitude Modulation (szesnastopoziomowa modulacja amplitudy impulsów) - kod liniowy wykorzystywany w 10GBASE-T.
DSQ128 - Double Square 128 (podwójna kwadratowa konstelacja 128 punktów) - dwuwymiarowa konstelacja symboli stosowana w 10GBASE-T.
LDPC - Low-Density Parity-Check (kontrola parzystości o małej gęstości) - kod korekcji błędów o dużej skuteczności.
MLT-3 - Multi-Level Transmit 3 (trójpoziomowe kodowanie transmisji) - kod liniowy stosowany w 100BASE-TX.
4B/5B - 4-bit/5-bit (kodowanie 4 bitów w 5 bitach) - kod liniowy zapewniający synchronizację w Fast Ethernet.
64B/66B - 64-bit/66-bit (kodowanie 64 bitów w 66 bitach) - kod liniowy o małym narzucie stosowany w szybkim Ethernecie.

Zakłócenia elektromagnetyczne (EMI) powstają w wyniku promieniowania pól elektromagnetycznych przez przewody, zasilacze i urządzenia elektroniczne, nakładając się na użyteczny sygnał i zwiększając stopę błędów bitowych (BER). Przesłuch zbliżny (NEXT) mierzy się na tym samym końcu kabla co nadajnik, a przesłuch dalszy (FEXT) na przeciwnym końcu. W standardach okablowania strukturalnego określa się minimalne wartości NEXT i FEXT dla zapewnienia poprawnej pracy sieci.

Interferencja międzysymbolowa (ISI) powstaje, gdy kolejne symbole nakładają się na siebie wskutek ograniczonego pasma kanału transmisyjnego lub wielodrogowości w łączach bezprzewodowych. Szum termiczny (Johnson-Nyquist), wynikający z chaotycznego ruchu nośników ładunku w przewodniku, ma widmo białe i rośnie wraz z temperaturą oraz szerokością pasma. W nowoczesnych sieciach stosuje się korekcję błędów FEC (Forward Error Correction) oraz zaawansowane techniki modulacji, aby minimalizować wpływ tych zakłóceń na jakość transmisji.

Skróty użyte w tym slajdzie:
EMI - Electromagnetic Interference (zakłócenia elektromagnetyczne) - zakłócenia wywołane polami elektromagnetycznymi innych urządzeń.
BER - Bit Error Rate (stopa błędów bitowych) - stosunek liczby błędnie odebranych bitów do wszystkich przesłanych.
NEXT - Near-End Crosstalk (przesłuch zbliżny) - przenikanie sygnału z jednej pary do drugiej mierzone przy tym samym końcu kabla.
FEXT - Far-End Crosstalk (przesłuch dalszy) - przenikanie sygnału między parami mierzone na przeciwnym końcu kabla.
ISI - Intersymbol Interference (interferencja międzysymbolowa) - nakładanie się kolejnych symboli wskutek ograniczonego pasma lub wielodrogowości.
FEC - Forward Error Correction (korekcja błędów w przód) - technika korekcji błędów odbiorcy bez konieczności retransmisji.

Panel krosowy (patch panel) stanowi punkt centralnego zakończenia kabli poziomych w szafie dystrybucyjnej, wyposażony w złącza IDC (Insulation-Displacement Connector) po stronie wewnętrznej i gniazda RJ-45 po stronie frontowej. Zaciskanie żył kabla w złączach IDC nie wymaga zdejmowania izolacji - ostrza styków przecinają powłokę i dociskają się do miedzianej żyły, zapewniając niezawodne połączenie elektryczne. Prawidłowe oznaczenie i prowadzenie kabli w szafie znacząco ułatwia późniejszą diagnostykę i zarządzanie zmianami w sieci.

Zarządzanie portami w panelu krosowym obejmuje dokumentację fizyczną (np. etykiety, wykazy połączeń) oraz narzędzia programowe, jak systemy DCIM (Data Center Infrastructure Management). Stosowanie paneli modułowych pozwala na elastyczne łączenie różnych typów złączy - RJ-45, SC, LC, ST - w jednej jednostce rack. Odpowiednie prowadzenie wiązek kabli z wykorzystaniem poziomych i pionowych organizerów zapobiega nadmiernemu wyginaniu przewodów i ułatwia cyrkulację powietrza chłodzącego w szafie.

Skróty użyte w tym slajdzie:
RJ-45 - potoczna nazwa złącza 8P8C; Registered Jack 45 to standard okablowania telekomunikacyjnego, a nie nazwa samego złącza.
IDC - Insulation-Displacement Connector (złącze z przemieszczeniem izolacji) - złącze dociskające żyłę bez zdejmowania izolacji.
DCIM - Data Center Infrastructure Management (zarządzanie infrastrukturą centrum danych) - system dokumentowania i zarządzania zasobami fizycznymi.
SC - Subscriber Connector (złącze abonenckie) - światłowodowe złącze push-pull o kwadratowym korpusie.
LC - Lucent Connector (złącze Lucent) - małe złącze światłowodowe o feruli 1,25 mm.
ST - Straight Tip (złącze z prostym końcem) - światłowodowe złącze z mocowaniem bagnetowym.

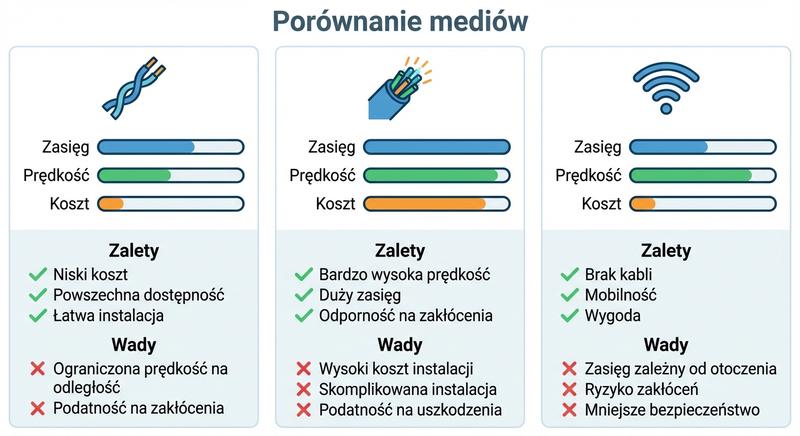

Skrętka miedziana (twisted pair) dominuje w sieciach lokalnych ze względu na niski koszt i łatwość instalacji, ale jej zasięg ograniczony jest do 100 metrów bez wzmacniacza. Światłowód zapewnia znacznie większe odległości - od kilkuset metrów dla multimodu do kilkudziesięciu kilometrów dla jednomodowego - przy przepływnościach rzędu 400 Gb/s i wyższych, przy całkowitej odporności na zakłócenia elektromagnetyczne. Łącza radiowe (Wi-Fi, 5G, satelitarne) oferują mobilność i łatwość rozbudowy, kosztem niższej przepustowości i większej podatności na interferencje.

Przy wyborze medium transmisyjnego należy uwzględnić nie tylko przepływność i zasięg, ale także koszt okablowania, tłumienie sygnału, odporność na zakłócenia oraz wymagania dotyczące bezpieczeństwa fizycznego. W praktyce inżynierskiej często stosuje się topologię hybrydową: światłowód w szkieletach (backbone) i połączeniach między budynkami, skrętkę w okablowaniu pionowym i poziomym, a łącza bezprzewodowe w dostępie dla użytkowników końcowych. Wraz ze wzrostem wymagań przepustowych obserwuje się stopniowe wypieranie miedzi przez światłowód także w segmencie dostępowym (Fiber to the Home).

Skróty użyte w tym slajdzie:
UTP - Unshielded Twisted Pair (skrętka nieekranowana) - kabel z parami przewodów bez ekranowania.
LAN - Local Area Network (sieć lokalna) - sieć obejmująca ograniczony obszar.
MMF - Multi-Mode Fiber (światłowód wielomodowy) - włókno, w którym propaguje się wiele modów.
SMF - Single-Mode Fiber (światłowód jednomodowy) - włókno o małym rdzeniu, w którym propaguje się jeden mod.
OM3 - Optical Multimode 3 (kategoria włókna wielomodowego 3) - znormalizowana klasa włókna wielomodowego dla określonych zasięgów.
OM4 - Optical Multimode 4 (kategoria włókna wielomodowego 4) - znormalizowana klasa włókna wielomodowego dla określonych zasięgów.
IoT - Internet of Things (internet rzeczy) - sieć połączonych urządzeń i czujników.
5G - Fifth Generation (piąta generacja) - standard telefonii komórkowej piątej generacji.

Specyfikacje mechaniczne warstwy fizycznej określają wymiary złączy (np. RJ-45, LC, SFP+), średnice kabli, minimalne promienie gięcia oraz siły zrywające. Specyfikacje elektryczne definiują poziomy napięć, impedancję charakterystyczną (dla skrętki 100 Ω), czasy narastania zboczy oraz maksymalne wartości przesłuchów i tłumienia. Ich ścisłe przestrzeganie gwarantuje, że urządzenia różnych producentów będą ze sobą współpracować bez utraty integralności sygnału.

Specyfikacje optyczne obejmują długość fali (850 nm dla multimodu, 1310/1550 nm dla jednomodowego), moc nadajnika, czułość odbiornika oraz tłumienie łącza wyrażone w decybelach. Specyfikacje funkcjonalne opisują sekwencje sygnałów sterujących, takie jak Link Pulse czy Auto-Negotiation, oraz procedury inicjalizacji łącza. Wszystkie te cztery grupy specyfikacji są dokumentowane w standardach IEEE 802.3, które stanowią podstawę wzajemnej kompatybilności sprzętu sieciowego.

Skróty użyte w tym slajdzie:
RJ-45 - potoczna nazwa złącza 8P8C; Registered Jack 45 to standard okablowania telekomunikacyjnego, a nie nazwa samego złącza.
LC - Lucent Connector (złącze Lucent) - małe złącze światłowodowe o feruli 1,25 mm.
SFP+ - Small Form-factor Pluggable Plus (rozszerzona wersja SFP) - wariant modułu SFP obsługujący 10 Gb/s.
IEEE - Institute of Electrical and Electronics Engineers (Instytut Inżynierów Elektryków i Elektroników) - organizacja opracowująca standardy, między innymi Ethernet.

Repeater (wzmacniacz) regeneruje sygnał elektryczny, przywracając jego poziomy napięć i timingu, ale nie dokonuje żadnej filtracji ramek ani nie posiada funkcji przełączania. Hub (koncentrator) jest wieloportowym repeaterem - każdy odebrany sygnał jest powielany na wszystkie pozostałe porty, co powoduje, że wszystkie urządzenia współdzielą to samo pasmo w trybie półdupleksu. Współcześnie huby są wyparte przez przełączniki warstwy 2, ponieważ dzielenie pasma w domenie kolizyjnej znacząco ogranicza wydajność.

Konwerter mediów (media converter) umożliwia łączenie segmentów sieci wykorzystujących różne media fizyczne, np. skrętkę miedzianą (1000BASE-T) ze światłowodem (1000BASE-SX). Konwertery mediów zawsze wprowadzają opóźnienie transmisji, choć zwykle jest ono niewielkie. W trybie half-duplex mogą wchodzić w skład tej samej domeny kolizyjnej. Podstawowy opis dotyczy konwerterów przezroczystych dla warstw wyższych; niektóre modele działają w warstwie 2 i mogą analizować ramki.

Skróty użyte w tym slajdzie:
L1 - Layer 1 (warstwa 1) - pierwsza, fizyczna warstwa modelu OSI.
PoE - Power over Ethernet (zasilanie przez Ethernet) - przesyłanie energii elektrycznej i danych tym samym kablem.

Wiele awarii sieci wynika z problemów warstwy fizycznej: uszkodzonych kabli, poluzowanych złączy, uszkodzonych portów SFP, przekroczonej długości okablowania lub niedopasowania standardów. Diagnostyka L1 powinna być zawsze pierwszym krokiem podczas rozwiązywania problemów z siecią - proste narzędzia, jak miernik ciągłości kabli, reflektometr TDR lub wizualny lokalizator uszkodzeń (VFL), często pozwalają znaleźć usterkę szybciej niż analiza pakietów w Wiresharku.

Zaniedbanie fizycznej infrastruktury - brak dokumentacji patch paneli, nieoznaczone kable, przekroczone promienie gięcia światłowodów - prowadzi do trudnych do zdiagnozowania problemów okresowych, takich jak błędy CRC czy retransmisje. Inwestycja w wysokiej jakości okablowanie, certyfikację torów transmisyjnych oraz systematyczne przeglądy infrastruktury pasywnej zwraca się w postaci mniejszej liczby awarii i krótszych przestojów. Dlatego solidna znajomość warstwy 1 jest fundamentem pracy każdego inżyniera sieciowego.

Skróty użyte w tym slajdzie:
LAN - Local Area Network (sieć lokalna) - sieć obejmująca ograniczony obszar.
SFP - Small Form-factor Pluggable (wymienny moduł transceivera o małej obudowie) - moduł dostosowujący port do medium i standardu transmisji.
L1 - Layer 1 (warstwa 1) - pierwsza, fizyczna warstwa modelu OSI.
TDR - Time-Domain Reflectometer (reflektometr w dziedzinie czasu) - przyrząd lokalizujący uszkodzenia kabla na podstawie odbić impulsów.
VFL - Visual Fault Locator (wizualny lokalizator uszkodzeń) - laserowy przyrząd do lokalizowania uszkodzeń światłowodu.
CRC - Cyclic Redundancy Check (cykliczna kontrola nadmiarowa) - suma kontrolna wykrywająca błędy transmisji.

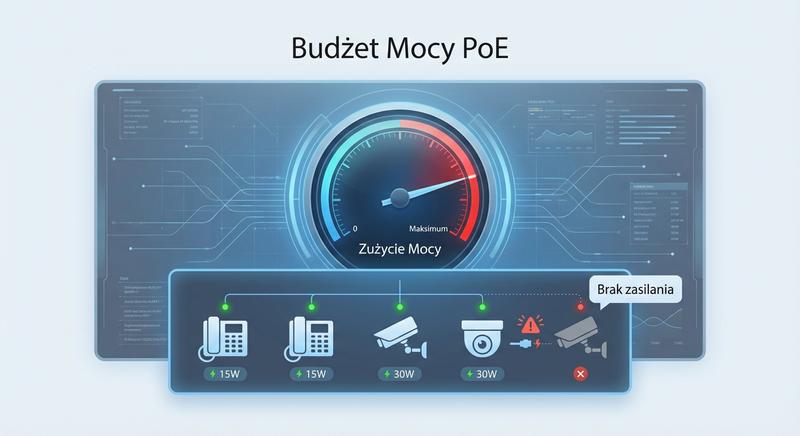

Budżet mocy PoE to maksymalna łączna moc, jaką przełącznik może dostarczyć do wszystkich podłączonych urządzeń zasilanych (PD), i jest kluczowym parametrem przy projektowaniu instalacji. Standard IEEE 802.3at (PoE+) dostarcza 30 W PSE i 25,5 W PD na port, a 802.3bt (PoE++) Type 4 dostarcza 90 W PSE i 71,3 W PD, co pozwala zasilać nie tylko telefony IP i kamery, ale także stacje robocze, monitory i punkty dostępowe Wi-Fi 6. Przekroczenie budżetu mocy skutkuje odcięciem zasilania portów o niższym priorytecie lub przeciążeniem zasilacza przełącznika.

Klasy PoE (0-8) określają maksymalny pobór mocy urządzenia PD i są negocjowane podczas faz wykrywania i klasyfikacji. Zarządzanie priorytetem zasilania pozwala administratorowi wskazać, które porty mają być wyłączone jako pierwsze w przypadku przeciążenia budżetu, np. kamery na zewnątrz mogą mieć wyższy priorytet niż telefony w pomieszczeniach. W zaawansowanych przełącznikach PoE istnieje możliwość monitorowania bieżącego poboru mocy na każdym porcie i dynamicznego przydzielania budżetu.

Skróty użyte w tym slajdzie:
PoE - Power over Ethernet (zasilanie przez Ethernet) - przesyłanie energii elektrycznej i danych tym samym kablem.
PoE+ - Power over Ethernet Plus (rozszerzone zasilanie PoE) - standard IEEE 802.3at zwiększający moc na port.
PoE++ - Power over Ethernet Plus Plus (jeszcze wydajniejsze PoE) - standard IEEE 802.3bt dla urządzeń o większym poborze mocy.
IEEE - Institute of Electrical and Electronics Engineers (Instytut Inżynierów Elektryków i Elektroników) - organizacja opracowująca standardy, między innymi Ethernet.
PD - Powered Device (urządzenie zasilane) - urządzenie pobierające energię przez PoE.
PSE - Power Sourcing Equipment (urządzenie źródłowe zasilania) - urządzenie dostarczające energię w PoE.
IP - Internet Protocol (protokół internetowy) - protokół warstwy sieciowej odpowiedzialny za adresowanie i trasowanie pakietów.

Jednostka rackowa (U - unit) ma wysokość 1,75 cala (44,45 mm), a standardowa szafa 19-calowa mieści od 12 do 47 U. Przy planowaniu rozmieszczenia sprzętu należy uwzględnić nie tylko wysokość, ale także głębokość szafy oraz miejsce na zapas kabli i organizery pionowe. W typowej szafie panele krosowe i przełączniki montuje się z przodu, a organizery i okablowanie prowadzi się z tyłu.

System chłodzenia w szafie rack opiera się na ciągu powietrza od przodu do tyłu - zimne powietrze zasysane z przodu przechodzi przez urządzenia i jest usuwane z tyłu. Nieprzestrzeganie tej zasady powoduje powstawanie gorących punktów i skrócenie żywotności sprzętu. Zasilacze UPS w szafie powinny być dobrane do wymaganego czasu bezpiecznego zamknięcia systemów; przykładowe zalecenie to 15-30 minut podtrzymania, ale nie jest to wymóg normy.

Skróty użyte w tym slajdzie:
U - unit (jednostka rack) - jednostka wysokości sprzętu w szafie 19-calowej, równa 1,75 cala.
UPS - Uninterruptible Power Supply (zasilacz bezprzerwowy) - urządzenie podtrzymujące zasilanie przy zaniku napięcia.

Ewolucja Ethernetu rozpoczęła się od 10 Mb/s (10BASE5, 10BASE2, 10BASE-T) w latach 80., a kolejne generacje zwiększały przepływność w przybliżeniu o rząd wielkości: Fast Ethernet (100 Mb/s) w połowie lat 90., Gigabit Ethernet (1 Gb/s) pod koniec lat 90. i 10 Gigabit Ethernet na początku XXI wieku. Przełomem było wprowadzenie standardów 40 GbE i 100 GbE w 2010 roku, które znalazły zastosowanie w szkieletach centrów danych. Norma IEEE 802.3bs definiuje 200 GbE i 400 GbE, a norma IEEE 802.3df z 2024 roku dodaje 400 GbE i 800 GbE; oba rozwiązania wykorzystują modulację PAM-4 oraz wiele równoległych torów optycznych.

Norma 800 GbE została opublikowana w 2024 roku jako IEEE 802.3df, a trwają prace nad 1,6 TbE w ramach IEEE P802.3dj. Standardy 400G/800G wykorzystują modulację PAM-4, a wyższe rzędy modulacji nie są obecnie standardem Ethernetu. Stosuje się również multipleksowanie falowe DWDM oraz zaawansowane korekcje błędów FEC. Wzrost prędkości wymaga skracania odległości transmisji dla najwyższych szybkości; najszybszy standard miedziany to 40GBASE-T na Cat 8 do 30 m. Inżynierowie muszą więc na bieżąco śledzić rozwój standardów, ponieważ wybór odpowiedniej technologii ma bezpośredni wpływ na architekturę sieci i jej koszt.

Skróty użyte w tym slajdzie:
IEEE - Institute of Electrical and Electronics Engineers (Instytut Inżynierów Elektryków i Elektroników) - organizacja opracowująca standardy, między innymi Ethernet.
GbE - Gigabit Ethernet (Ethernet gigabitowy) - standard Ethernetu o przepływności 1 Gb/s.
TbE - Terabit Ethernet (Ethernet terabitowy) - standard Ethernetu o przepływności 1 Tb/s.
PAM-4 - 4-level Pulse Amplitude Modulation (czteropoziomowa modulacja amplitudy impulsów) - kod liniowy stosowany w szybkich standardach Ethernetu.
DWDM - Dense Wavelength Division Multiplexing (gęste multipleksowanie falowe) - multipleksacja wielu długości fali o małym odstępie.
FEC - Forward Error Correction (korekcja błędów w przód) - technika korekcji błędów odbiorcy bez konieczności retransmisji.

Warstwa fizyczna odpowiada za kodowanie bitów na sygnał, synchronizację zegarów oraz specyfikację mechaniczną i elektryczną interfejsów. Mechanizm auto-negocjacji umożliwia automatyczne uzgodnienie prędkości i trybu dupleksu między urządzeniami. Wybór medium transmisyjnego - skrętka, światłowód czy łącze radiowe - determinuje maksymalną przepływność, zasięg i odporność na zakłócenia.

Typowe urządzenia L1 (repeatery, huby, konwertery mediów) regenerują sygnał, ale nie podejmują decyzji o przekazywaniu ramek. Znajomość zagadnień takich jak kodowanie liniowe, zakłócenia, PoE i okablowanie strukturalne jest niezbędna do projektowania niezawodnych i wydajnych sieci komputerowych. W części 3 przejdziemy do warstwy łącza danych, która na ramkach dodaje adresację MAC i wykrywanie błędów.

Skróty użyte w tym slajdzie:
L1 - Layer 1 (warstwa 1) - pierwsza, fizyczna warstwa modelu OSI.
SFP - Small Form-factor Pluggable (wymienny moduł transceivera o małej obudowie) - moduł dostosowujący port do medium i standardu transmisji.
PoE - Power over Ethernet (zasilanie przez Ethernet) - przesyłanie energii elektrycznej i danych tym samym kablem.
AP - Access Point (punkt dostępowy) - urządzenie bezprzewodowe zapewniające dostęp do sieci.
MAC - Media Access Control (kontrola dostępu do medium) - adres sprzętowy interfejsu sieciowego lub podwarstwa sterująca dostępem do medium.
